W736CIN

Штифты стопорные резьбовые с крупным шагом - из цельной нержавеющей стали

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ, С ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ, С ГАЙКОЙ

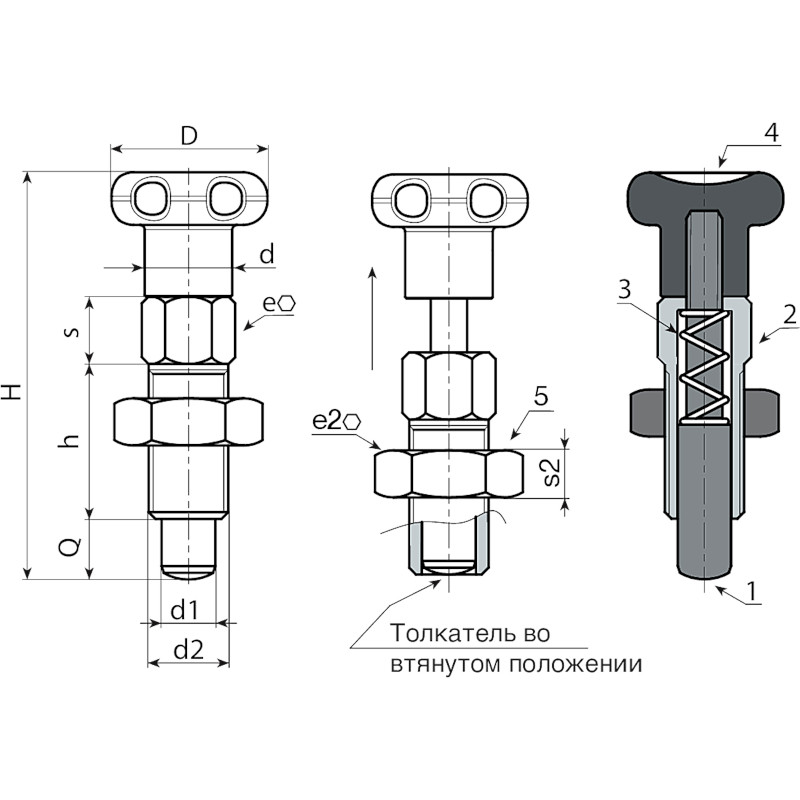

W736CIN - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ, С ГАЙКОЙ

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).

Сатинирован.

  • Технические характеристики

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).
    (4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    Сатинирован.

    Цвет:
    Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По запросу штифт стопорный может поставляться в полностью разобранном виде.
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W736CIN - с гайкой
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W736.0001 W736.I05CIN 18 9 42 16 8 6 M8 13 5 5 5 30
W736.0002 W736.I06CIN 22 11 52 20 10 7,5 M10 17 6 6 6 55
W736.0003 W736.I08CIN 24 13 61 24 12 9 M12 19 7 8 8 71
