W795

Êmbolos de indexação roscados de passo grosso - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

W795 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

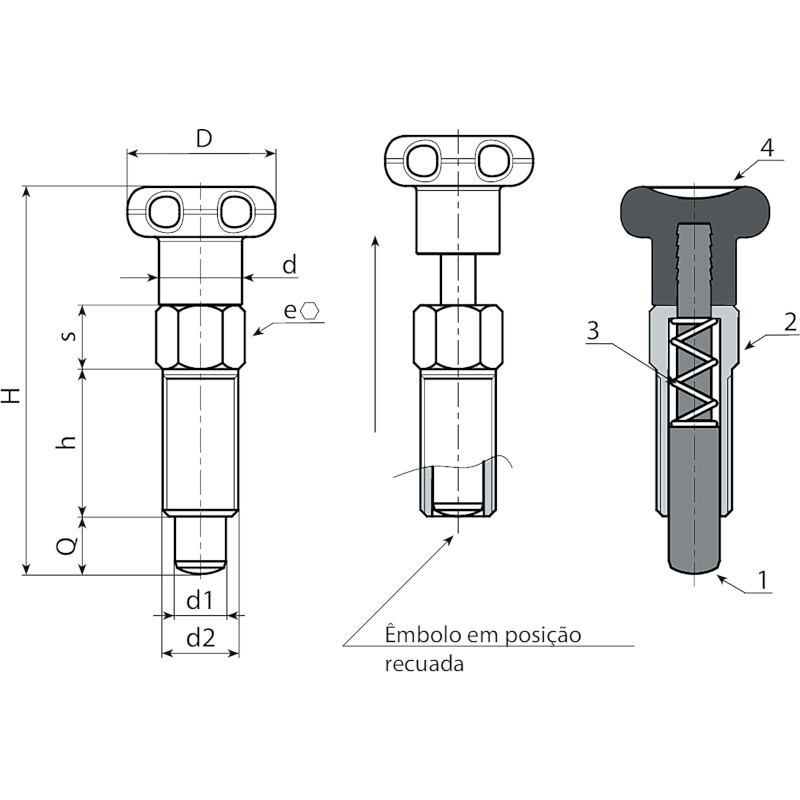

(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2-3) Lisa.

  • Características técnicas

    Materiais:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W795:
    (2) Corpo do êmbolo de indexação roscado em aço automático.
    (3) Mola em aço zincado.
    W795 CIN:
    (2) Corpo do êmbolo de indexação roscado em aço inoxidável (Aisi 303).
    (3) Mola em aço inoxidável (Aisi 301).

    Superfície:
    (4) Acetinada.
    (1-2-3) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W795:
    (2) Zincagem.
    W795 CIN:
    (1-2) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    Nenhum.

Produtos alternativos
Versão W795 - em aço zincado
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0001 W795.J0401 14 7 33 12 6 5 M6 4 4 5
W795.0003 W795.J0501 18 9 42 16 8 6 M8 5 5 11
W795.0005 W795.J0601 22 11 52 20 10 7,5 M10 6 6 23
W795.0007 W795.J0801 24 13 61 24 12 9 M12 8 8 38
Versão W795 CIN - em aço inoxidável (Aisi 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0002 W795.J0401CIN 14 7 33 12 6 5 M6 4 4 5
W795.0004 W795.J0501CIN 18 9 42 16 8 6 M8 5 5 11
W795.0006 W795.J0601CIN 22 11 52 20 10 7,5 M10 6 6 23
W795.0008 W795.J0801CIN 24 13 61 24 12 9 M12 8 8 38
