W793

Êmbolos de indexação roscados de passo grosso - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO EM AÇO COM BLOQUEIO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO EM AÇO COM BLOQUEIO

W793 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO EM AÇO COM BLOQUEIO

(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2-3) Lisa.

  • Características técnicas

    Materiais:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W793:
    (2) Corpo do êmbolo de indexação roscado com bloqueio, em aço automático.
    (3) Mola em aço zincado.
    W793 CIN:
    (2) Corpo do êmbolo de indexação roscado com bloqueio em aço inoxidável (Aisi 303).
    (3) Mola em aço inoxidável (Aisi 301).

    Superfície:
    (4) Acetinada.
    (1-2-3) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W793:
    (2) Zincagem.
    W793 CIN:
    (1-2) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    Nenhum.

Produtos alternativos
Versão W793 - em aço zincado

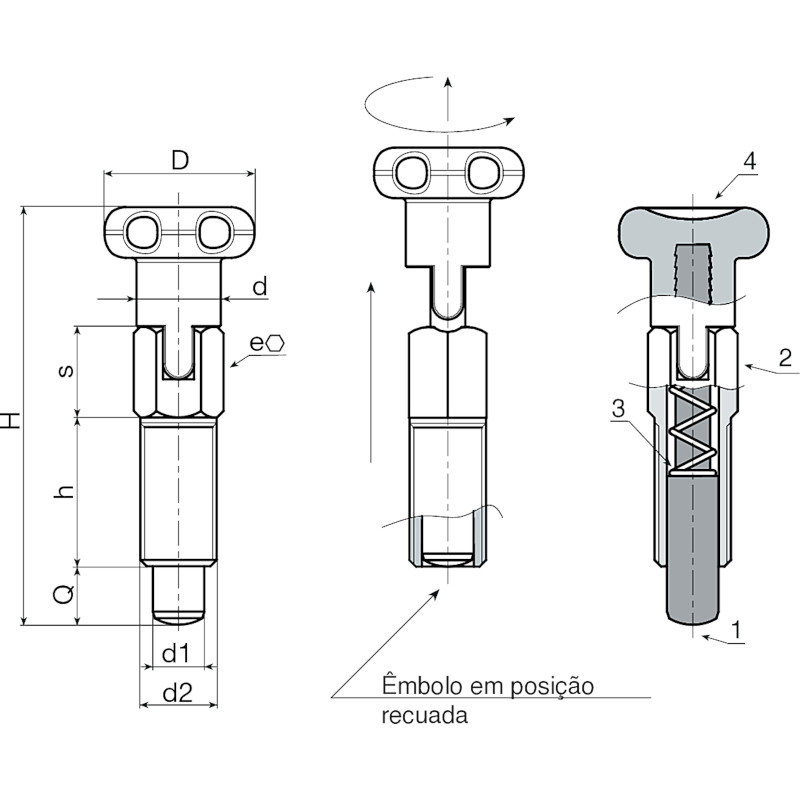

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0001 W793.J0401 14 7 36 12 6 8 M6 4 4 5
W793.0003 W793.J0501 18 9 46 16 8 10 M8 5 5 11
W793.0005 W793.J0601 22 11 55 20 10 11 M10 6 6 24
W793.0007 W793.J0801 21 12,5 64 20,5 12 14 M12 8 8 39
Versão W793 CIN - em aço inoxidável (Aisi 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0002 W793.J0401CIN 14 7 36 12 6 8 M6 4 4 5
W793.0004 W793.J0501CIN 18 9 46 16 8 10 M8 5 5 11
W793.0006 W793.J0601CIN 22 11 55 20 10 11 M10 6 6 24
W793.0008 W793.J0801CIN 21 12,5 64 20,5 12 14 M12 8 8 39
