W795

Spintori filettati passo grosso - con pomello

POMELLO CON SPINTORE FILETTATO IN ACCIAIO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO

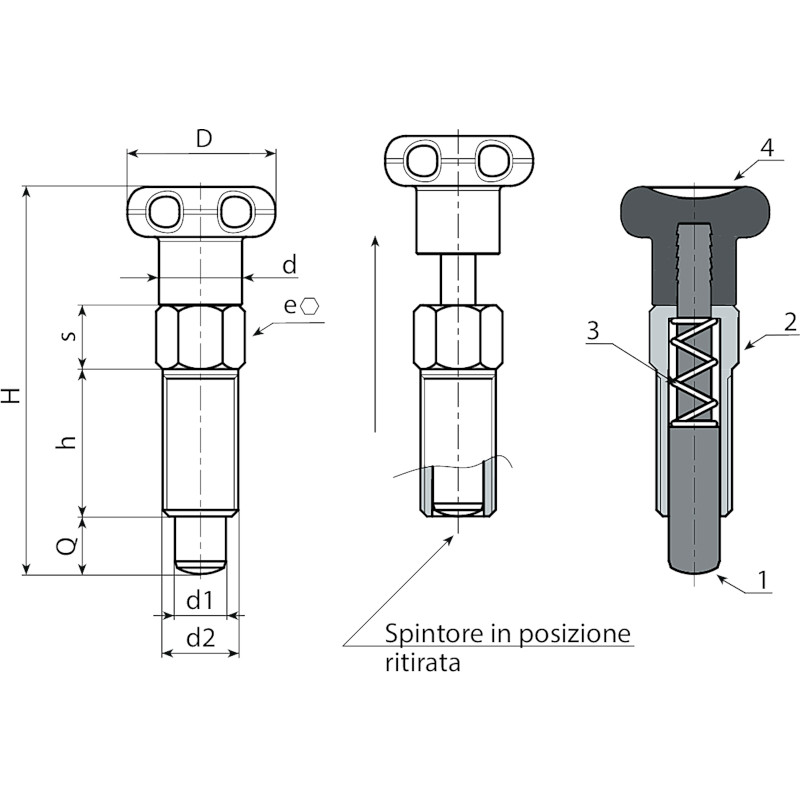

W795 - POMELLO CON SPINTORE FILETTATO IN ACCIAIO

(1) Perno spintore in acciaio inox, (Aisi 303).
(4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.

(4) Satinata.
(1-2-3) Liscia.

  • Caratteristiche tecniche

    Materiali:
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
    W795:
    (2) Corpo spintore filettato, in acciaio automatico.
    (3) Molla in acciaio zincato.
    W795 CIN:
    (2) Corpo spintore filettato in acciaio inox, (Aisi 303).
    (3) Molla in acciaio inox, (Aisi 301).

    Superficie:
    (4) Satinata.
    (1-2-3) Liscia.

    Colore:
    (4) Nero (RAL 9011).
    W795:
    (2) Zincata.
    W795 CIN:
    (1-2) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:
    Nessuna.

Prodotti alternativi
Versione W795 - in acciaio zincato
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0001 W795.J0401 14 7 33 12 6 5 M6 4 4 5
W795.0003 W795.J0501 18 9 42 16 8 6 M8 5 5 11
W795.0005 W795.J0601 22 11 52 20 10 7,5 M10 6 6 23
W795.0007 W795.J0801 24 13 61 24 12 9 M12 8 8 38
Versione W795 CIN - in acciaio inox (Aisi 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0002 W795.J0401CIN 14 7 33 12 6 5 M6 4 4 5
W795.0004 W795.J0501CIN 18 9 42 16 8 6 M8 5 5 11
W795.0006 W795.J0601CIN 22 11 52 20 10 7,5 M10 6 6 23
W795.0008 W795.J0801CIN 24 13 61 24 12 9 M12 8 8 38
