W793

Doigts d’indexage filetés grand pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC VERROUILLAGE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC VERROUILLAGE

W793 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC VERROUILLAGE

(1) Poussoir en acier inox (Aisi 303).
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-3) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (1) Poussoir en acier inox (Aisi 303).
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W793 :
    (2) Corps doigt d’indexage fileté verrouillable en acier de décolletage.
    (3) Ressort en acier galvanisé.
    W793 CIN :
    (2) Corps doigt d’indexage fileté verrouillable en acier inox (Aisi 303).
    (3) Ressort en acier inox (Aisi 301)

    Surface :
    (4) Satinée.
    (1-2-3) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W793 :
    (2) Zinguée.
    W793 CIN :
    (1-2) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Aucune.

Produits de substitution
Version W793 - en acier zingué

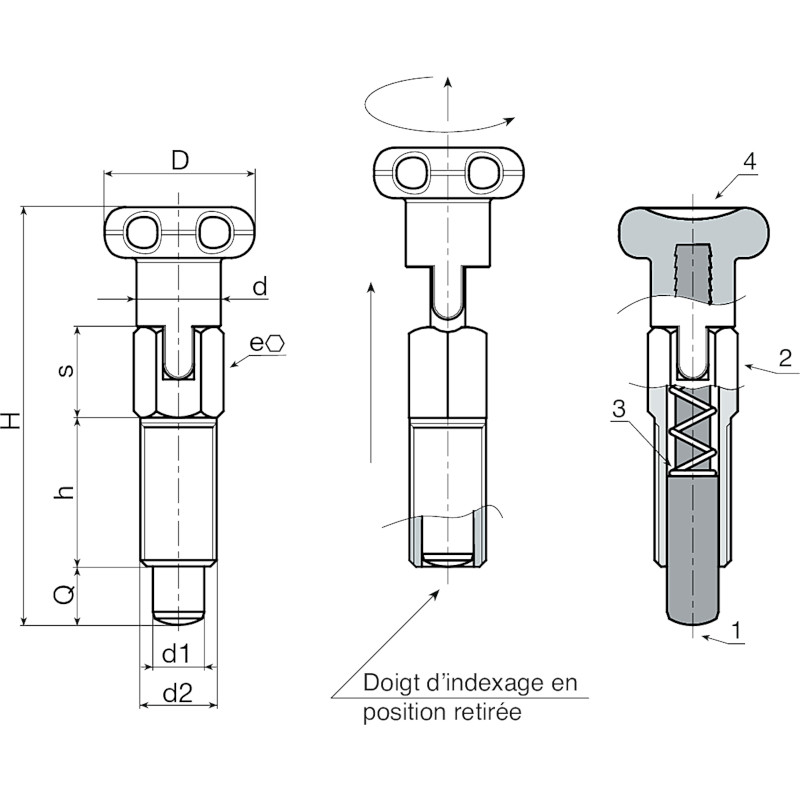

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0001 W793.J0401 14 7 36 12 6 8 M6 4 4 5
W793.0003 W793.J0501 18 9 46 16 8 10 M8 5 5 11
W793.0005 W793.J0601 22 11 55 20 10 11 M10 6 6 24
W793.0007 W793.J0801 21 12,5 64 20,5 12 14 M12 8 8 39
Version W793 CIN - en acier inox (Aisi 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0002 W793.J0401CIN 14 7 36 12 6 8 M6 4 4 5
W793.0004 W793.J0501CIN 18 9 46 16 8 10 M8 5 5 11
W793.0006 W793.J0601CIN 22 11 55 20 10 11 M10 6 6 24
W793.0008 W793.J0801CIN 21 12,5 64 20,5 12 14 M12 8 8 39
