W793

Kierteitetyt lukitustapit, karkea kierre - nupillinen

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI LUKITUKSEN KANSSA

Ver. 22V01-0124

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI LUKITUKSEN KANSSA

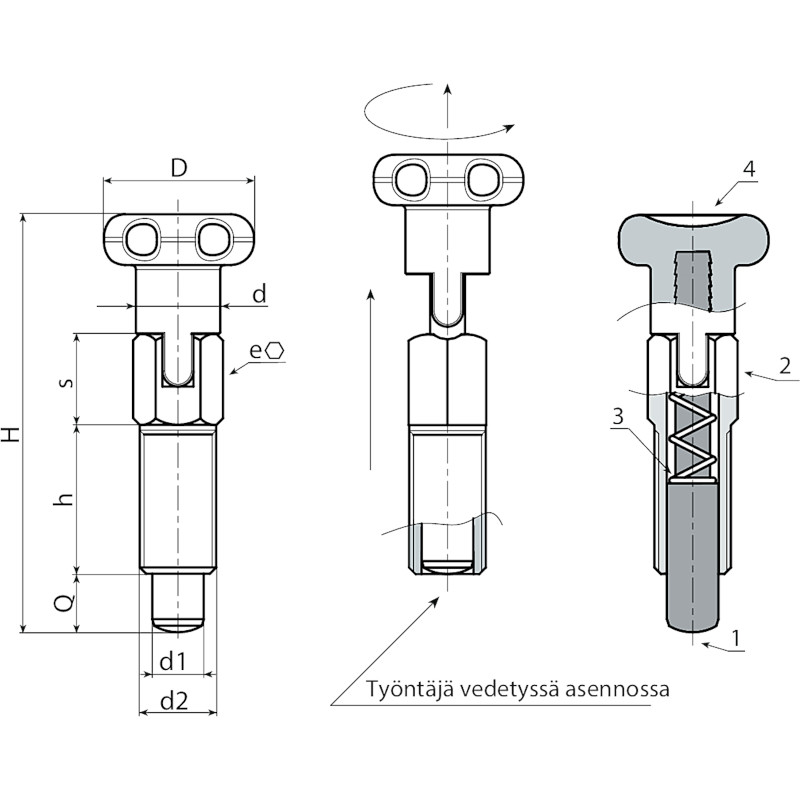

W793 - NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI LUKITUKSEN KANSSA

(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.

(4) Satinoitu.
(1-2-3) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    W793:
    (2) Lukitustapin runko kierteitetty, mukana lukitus, automaattiterästä.
    (3) Jousi sinkittyä terästä.
    W793 CIN:
    (2) Lukitustapin runko kierteitetty, mukana lukitus, ruostumatonta terästä (AISI 303).
    (3) Ruostumaton teräsjousi (AISI 301).

    Pinta:
    (4) Satinoitu.
    (1-2-3) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    W793:
    (2) Sinkitty.
    W793 CIN:
    (1-2) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:
    Ei mitään.

Vaihtoehtoiset tuotteet
Versio W793 - sinkittyä terästä
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0001 W793.J0401 14 7 36 12 6 8 M6 4 4 5
W793.0003 W793.J0501 18 9 46 16 8 10 M8 5 5 11
W793.0005 W793.J0601 22 11 55 20 10 11 M10 6 6 24
W793.0007 W793.J0801 21 12,5 64 20,5 12 14 M12 8 8 39
Versio W793 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0002 W793.J0401CIN 14 7 36 12 6 8 M6 4 4 5
W793.0004 W793.J0501CIN 18 9 46 16 8 10 M8 5 5 11
W793.0006 W793.J0601CIN 22 11 55 20 10 11 M10 6 6 24
W793.0008 W793.J0801CIN 21 12,5 64 20,5 12 14 M12 8 8 39
