J140

Zamki 1/4 obrotu M19

UNIWERSALNY ZAMEK Z TRÓJKĄTNYM KLUCZEM

Wer. 10V01-0124

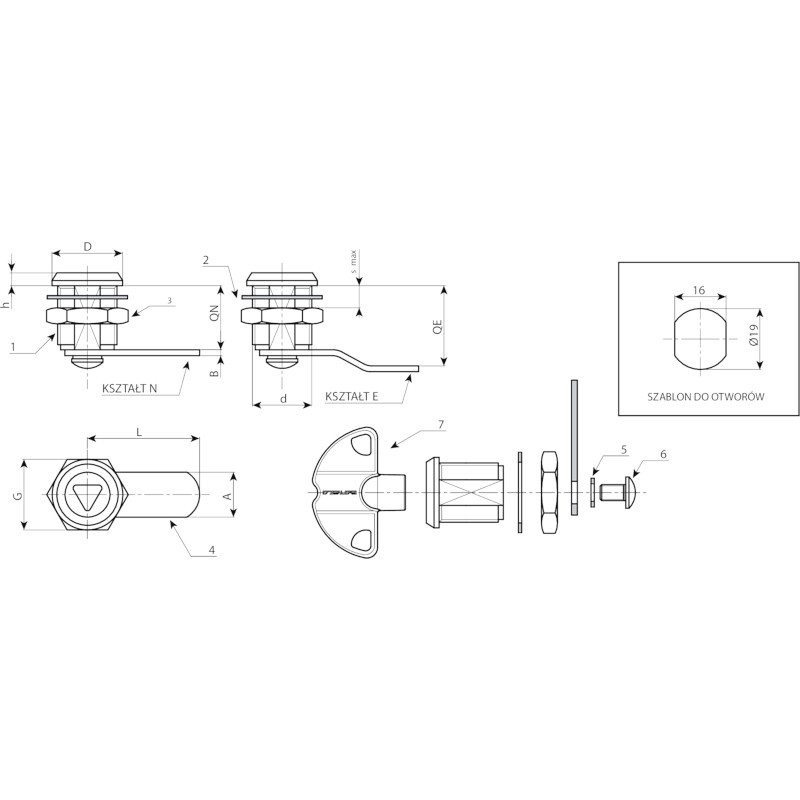

(1) Korpus zamka M19 (stojan), wirnik ze znalu odlewanego ciśnieniowo. Klucz z trójkątem 6 mm.
(2) Podkładka elastyczna śr. 24x1 z otworem 19,4 ze stali.

(1) Niklowana.
(2-5) Oksydowana.

  • Właściwości techniczne

    Materiały:
    (1) Korpus zamka M19 (stojan), wirnik ze znalu odlewanego ciśnieniowo. Klucz z trójkątem 6 mm.
    (2) Podkładka elastyczna śr. 24x1 z otworem 19,4 ze stali.
    (3) Nakrętka sześciokątna ustalająca M19x1 ze stali.
    (4) Dźwignia zamykająca ze stali (Qn kształt N prosty - Qe kształt E wygięty na zewnątrz).
    (5) Podkładka elastyczna śr. 12x1,5 stożkowa, ze stali.
    (6) Śruba mocująca M5x8 z wypukłym łbem z nacięciem krzyżowym, ze stali.

    Powierzchnia:
    (1) Niklowana.
    (2-5) Oksydowana.
    (3-4-6) Cynkowanie na niebiesko standard.

    Klucz (Opcja):
    (7) Klucz z czerwonego tworzywa art. J090.
    UWAGA: Klucz nie stanowi wyposażenia. Dostarczany na osobne zamówienie.

    Obrót:
    90°.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

  • Akcesoria

Produkty alternatywne
Nowa wersja produktu: z trójkątem 6,5 mm
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Nowa wersja produktu: z trójkątem 8 mm.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
