J140

Замки на 1/4 оборота M19

ЗАМОК ЩИТОВОЙ УНИВЕРСАЛЬНЫЙ ДЛЯ ТРЕХГРАННОГО КЛЮЧА

Верс. 10V01-0124

(1) Корпус замка M19 (неподвижная часть), вращающийся сердечник из литого под давлением сплава Zamak. Трехгранный ключ 6 мм.
(2) Пружинная шайба d. 24x1 с отверстием 19,4 из стали.

(1) Никелирован.
(2-5) Воронен.

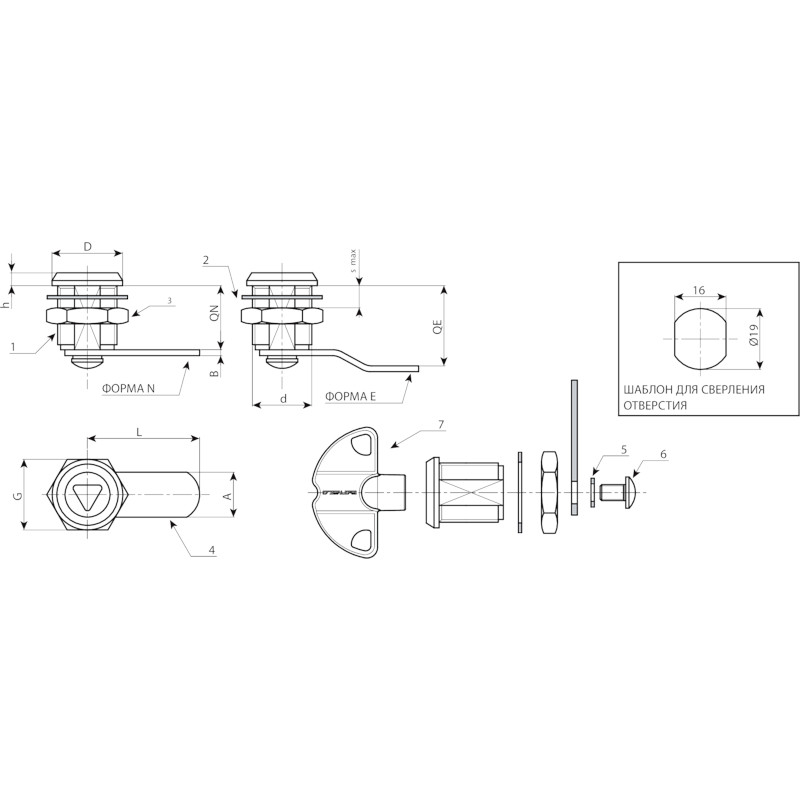

  • Технические характеристики

    Материалы:
    (1) Корпус замка M19 (неподвижная часть), вращающийся сердечник из литого под давлением сплава Zamak. Трехгранный ключ 6 мм.
    (2) Пружинная шайба d. 24x1 с отверстием 19,4 из стали.
    (3) Шестигранная крепежная гайка M19x1 из стали.
    (4) Ригель из стали (Qn форма N прямая - Qe форма E изогнутая наружу).
    (5) Пружинная коническая шайба d. 12x1,5 из стали.
    (6) Крепежный винт M5x8 с полукруглой головкой и крестообразным шлицем из стали.

    Поверхность:
    (1) Никелирован.
    (2-5) Воронен.
    (3-4-6) Стандартный синий цинковый.

    Ключ (заказывается отдельно):
    (7) Красный пластиковый ключ, Арт. J090.
    ВНИМАНИЕ: Ключ не входит в комплект поставки. Заказывается отдельно.

    Вращение:
    90°.

    Специальные Запросы:
    Нет.

  • Комплектующие

Альтернативные изделия
Новая версия продукта: с треугольником на 6,5 мм
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Новая версия продукта: с треугольником на 8 мм.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
