10

J130

Zamki 1/4 obrotu M19

ZAMEK UNIWERSALNY Z POKRĘTŁEM

Wer. 10V01-0124

(1) Korpus zamka M19 (stojan), wirnik i pokrętło ze znalu odlewanego ciśnieniowo.
(2) Podkładka elastyczna śr. 24x1 z otworem 19,4 ze stali.

(1) Niklowana.
(2-5) Oksydowana.

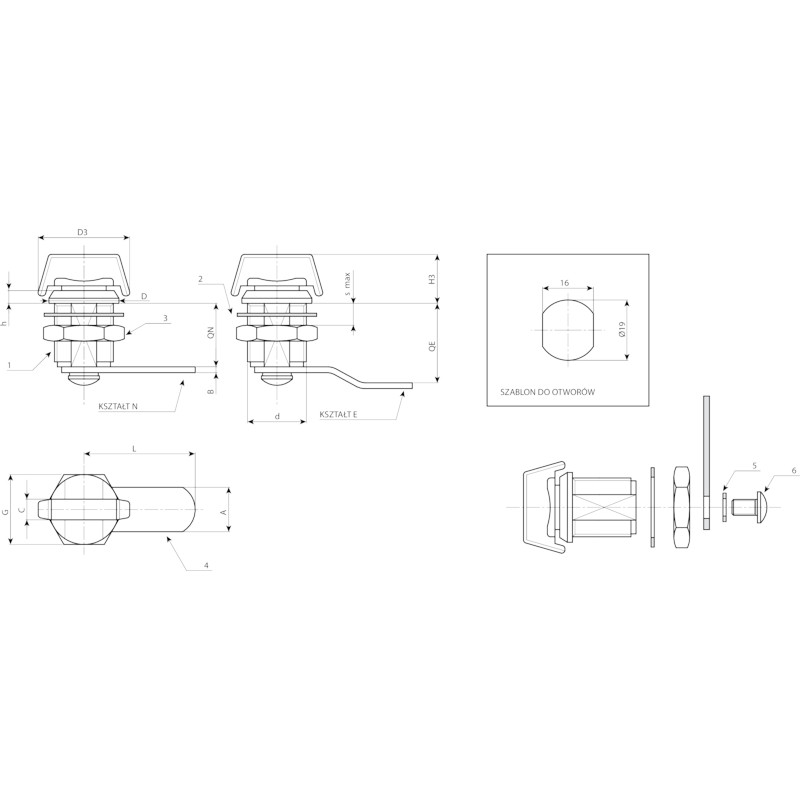

  • Właściwości techniczne

    Materiały:
    (1) Korpus zamka M19 (stojan), wirnik i pokrętło ze znalu odlewanego ciśnieniowo.
    (2) Podkładka elastyczna śr. 24x1 z otworem 19,4 ze stali.
    (3) Nakrętka sześciokątna ustalająca M19x1 ze stali ocynkowanej.
    (4) Dźwignia zamykająca ze stali ocynkowanej. (Qn kształt N prosty - Qe kształt E wygięty na zewnątrz).
    (5) Podkładka elastyczna śr. 12x1,5 stożkowa, ze stali.
    (6) Śruba mocująca M5x8 z wypukłym łbem z nacięciem krzyżowym, ze stali ocynkowanej.

    Powierzchnia:
    (1) Niklowana.
    (2-5) Oksydowana.
    (3-4-6) Cynkowanie na niebiesko standard.

    Obrót:
    90°.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

Produkty alternatywne
Codice Art. A d D L1 L Q E F G H1 Ht H s(max.) s1 3D
J130019.0004 J130019.ZN30X20 6.5 M19 22 29,5 30 20 0 14 22 15 31 4 6 2.5 57
J130019.0001 J130019.ZE30X25 6.5 M19 22 29,5 30 20 5 14 22 15 31 4 6 2.5 60
