10

J140

Cerraduras ¼ de vuelta M19

CERRADURA UNIVERSAL CON LLAVE TRIANGULAR

Ver. 10V01-0124

(1) Cuerpo cerradura M19 (estátor), rotor de zamak fundido a presión. Llave triangular 6 mm.
(2) Arandela elástica d. 24x1 con orificio 19,4 de acero.

(1) Niquelada.
(2-5) Pavonada.

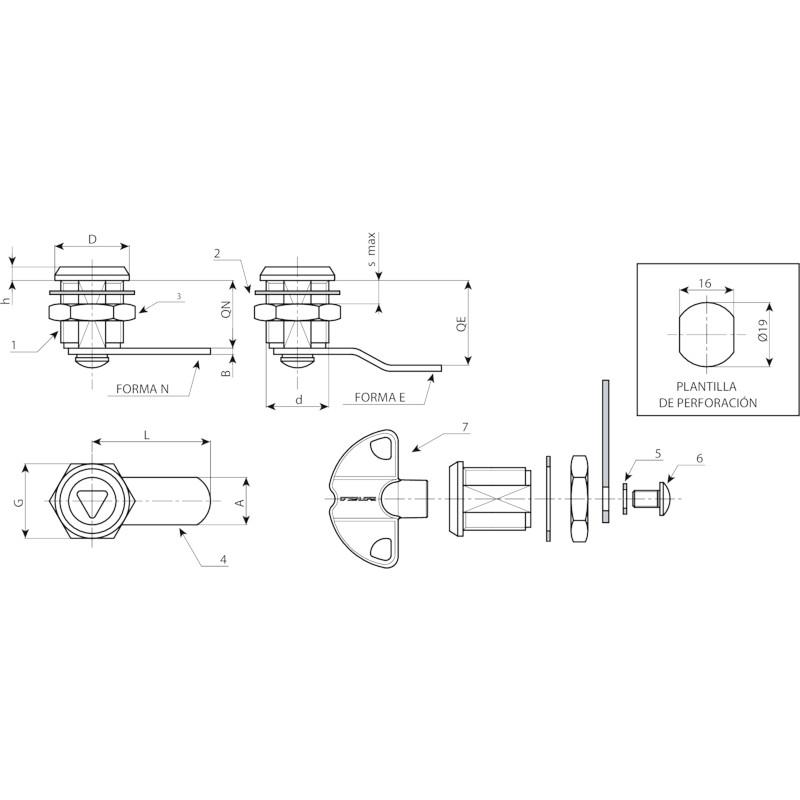

  • Características técnicas

    Materiales:
    (1) Cuerpo cerradura M19 (estátor), rotor de zamak fundido a presión. Llave triangular 6 mm.
    (2) Arandela elástica d. 24x1 con orificio 19,4 de acero.
    (3) Tuerca hexagonal de fijación M19x1 de acero.
    (4) Palanca de cierre de acero (Qn forma N recta - Qe forma E plegada externa).
    (5) Arandela elástica d. 12x1,5 cónica de acero.
    (6) Tornillo de fijación M5x8 con cabeza redonda de estrella de acero.

    Superficie:
    (1) Niquelada.
    (2-5) Pavonada.
    (3-4-6) Galvanizado azul estándar.

    Llave (opcional):
    (7) Llave de plástico rojo art. J090.
    ATENCIÓN: La llave no está incluida. Se debe solicitar por separado.

    Rotación:
    90°.

    Requerimientos especiales:
    Ninguna.

  • Accesorios

Productos alternativos
Nueva versión del producto: con triángulo de 6,5 mm
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Nueva versión del producto: con triángulo de 8 mm.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
