10

J140

Serrature 1/4 giro M19

CHIUSURA UNIVERSALE CON CHIAVE A TRIANGOLO

Ver. 10V01-0124

(1) Corpo serratura M19 (statore), rotore in zama pressofusa. Chiave con triangolo da 6.
(2) Rosetta elastica d. 24x1 con foro 19,4 in acciaio.

(1) Nichelata.
(2-5) Brunita.

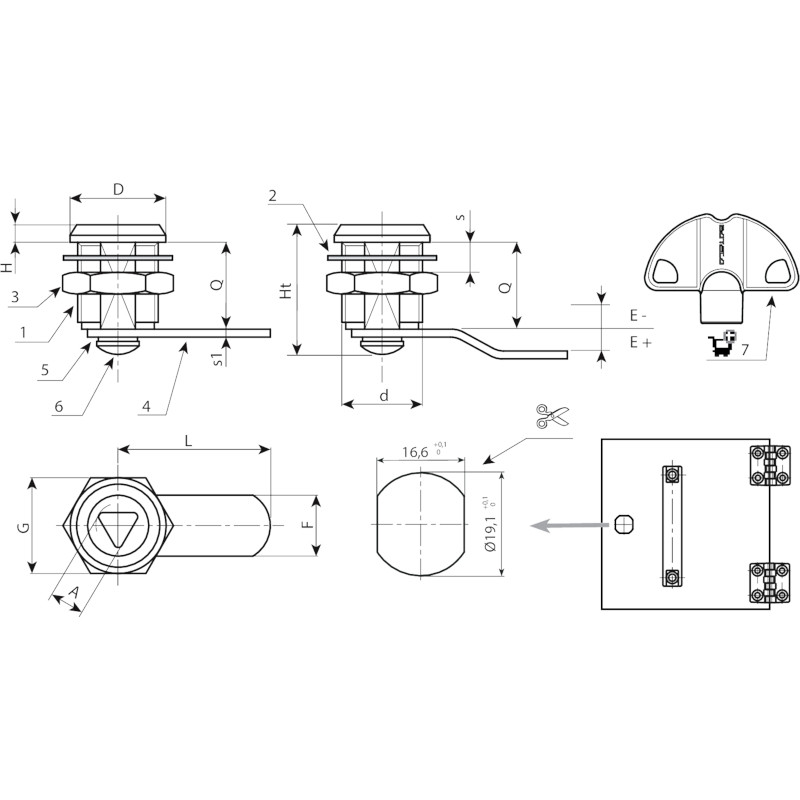

  • Caratteristiche tecniche

    Materiali:
    (1) Corpo serratura M19 (statore), rotore in zama pressofusa. Chiave con triangolo da 6.
    (2) Rosetta elastica d. 24x1 con foro 19,4 in acciaio.
    (3) Dado esagonale di fissaggio M19x1 in acciaio.
    (4) Leva di chiusura in acciaio, (Qn forma N diritta - Qe forma E piegata esterna).
    (5) Rosetta elastica d. 12x1,5 conica in acciaio.
    (6) Vite di fissaggio M5x8 con testa bombata taglio a croce in acciaio.

    Superficie:
    (1) Nichelata.
    (2-5) Brunita.
    (3-4-6) Zincatura blu standard.

    Chiave (Opzionale):
    (7) Chiave in plastica rossa art. J090.
    ATTENZIONE: La chiave non è in dotazione. Da ordinare separatamente.

    Rotazione:
    90°.

    Richieste Speciali:
    Nessuna.

  • Accessori

Prodotti alternativi
Nuova versione del prodotto: con triangolo da 6.5 mm
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Nuova versione del prodotto: con triangolo da 8 mm.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
