10

J140

Serrures 1/4 tour M19

VERROU UNIVERSEL AVEC CLÉ À TRIANGLE

Ver. 10V01-0124

(1) Corps de la serrure M19 (stator) et rotor en zamak moulé sous pression. Clé à triangle de 6 mm.
(2) Rondelle élastique d. 24x1 avec trou 19,4 en acier.

(1) Nickelée.
(2-5) Brunie.

  • Caractéristiques techniques

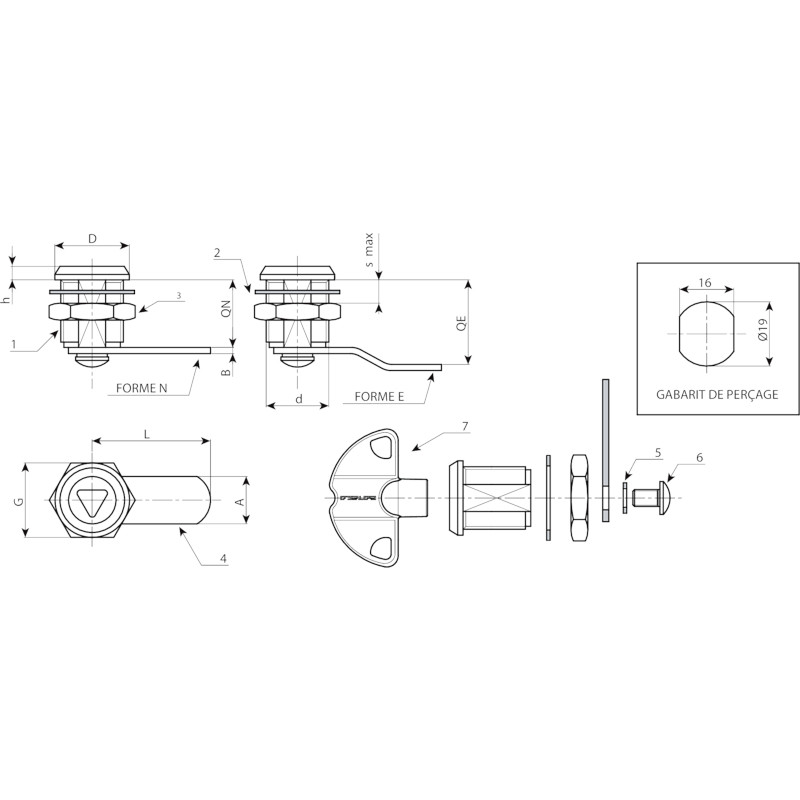

    Matériaux :
    (1) Corps de la serrure M19 (stator) et rotor en zamak moulé sous pression. Clé à triangle de 6 mm.
    (2) Rondelle élastique d. 24x1 avec trou 19,4 en acier.
    (3) Écrou hexagonal de fixation M19x1 en acier.
    (4) Levier de fermeture en acier (Qn forme N droite - Qe forme E courbée vers l'extérieur).
    (5) Rondelle élastique conique d. 12x1,5 en acier.
    (6) Vis de fixation M5x8 avec vis à tête bombée à empreinte cruciforme en acier.

    Surface :
    (1) Nickelée.
    (2-5) Brunie.
    (3-4-6) Zingage bleu standard.

    Clé (en option) :
    (7) Clé en plastique rouge art. J090.
    ATTENTION : La clé n'est pas fournie. À commander séparément.

    Rotation :
    90°.

    Demandes spéciales :
    Aucune.

  • Accessoires

Produits de substitution
Nouvelle version du produit : avec un triangle de 6,5 mm
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Nouvelle version du produit : avec un triangle de 8 mm.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
