10

J140

Negyedfordulatos zárak M19

UNIVERZÁLIS ZÁR HÁROMSZÖGŰ BEHELYEZHETŐ KULCSHOZ

Ver. 10V01-0124

(1) Fröccsöntött zamak zártest, M19 (állórész) és forgórész. 6 mm-es háromszögű behelyező kulcs.
(2) Elasztikus alátét d. 24x1 furattal d. 19.4.

(1) Nikkelezett.
(2-5) Fekete oxiddal kezelt.

  • Műszaki jellemzők

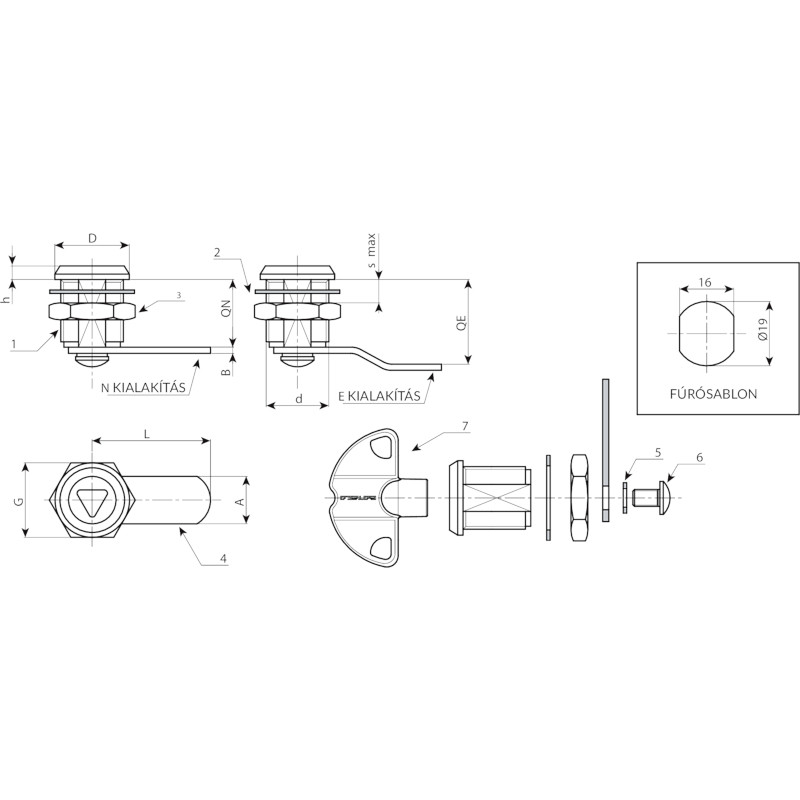

    Anyagok:
    (1) Fröccsöntött zamak zártest, M19 (állórész) és forgórész. 6 mm-es háromszögű behelyező kulcs.
    (2) Elasztikus alátét d. 24x1 furattal d. 19.4.
    (3) Acél hatlapfejű záróanya, M19x1.
    (4) Acél zárókar (Qn kialakítás N lapos - Qe kialakítás E kifelé hajlított).
    (5) Kúpos acél elasztikus alátét d. 12x1.5.
    (6) Acél kúpos csillagfejű csavar, M5x8.

    Felületkikészítés:
    (1) Nikkelezett.
    (2-5) Fekete oxiddal kezelt.
    (3-4-6) Standard kék horganyzás.

    Kulcs (opcionális):
    (7) Piros műanyag kulcs, cikksz. J090.
    FIGYELEM: A kulcs nem tartozék. Külön kell megrendelni

    Forgatás:
    90°.

    Speciális kérések:
    Nincs.

  • Tartozékok

Alternatív termékek
Új termékváltozat: 6,5 mm háromszöggel
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Új termékváltozat: 8 mm háromszöggel.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
