10

J140

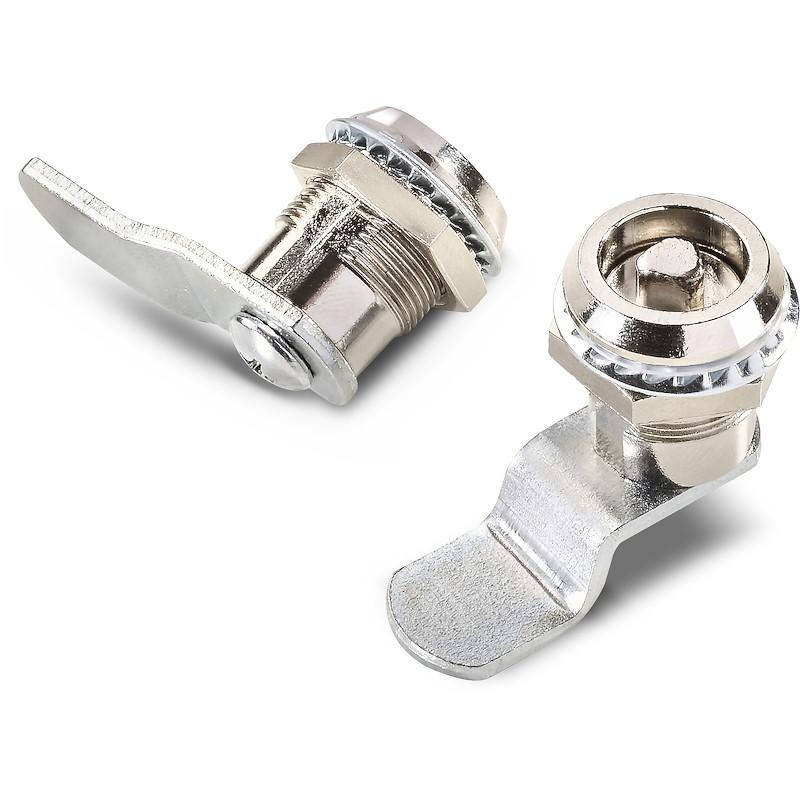

Schlösser mit 1/4 Drehung M19

UNIVERSALVERSCHLUSS FÜR DREIECKSSCHLÜSSEL

Ausf. 10V01-0124

(1) Schlosskorpus M19 (Stator), Rotor aus Zamakdruckguss. Schlüssel mit Dreieck, Größe 6 mm.
(2) Federring D. 24 x 1 mit Loch 19,4 aus Stahl.

(1) Vernickelt.
(2-5) Brüniert.

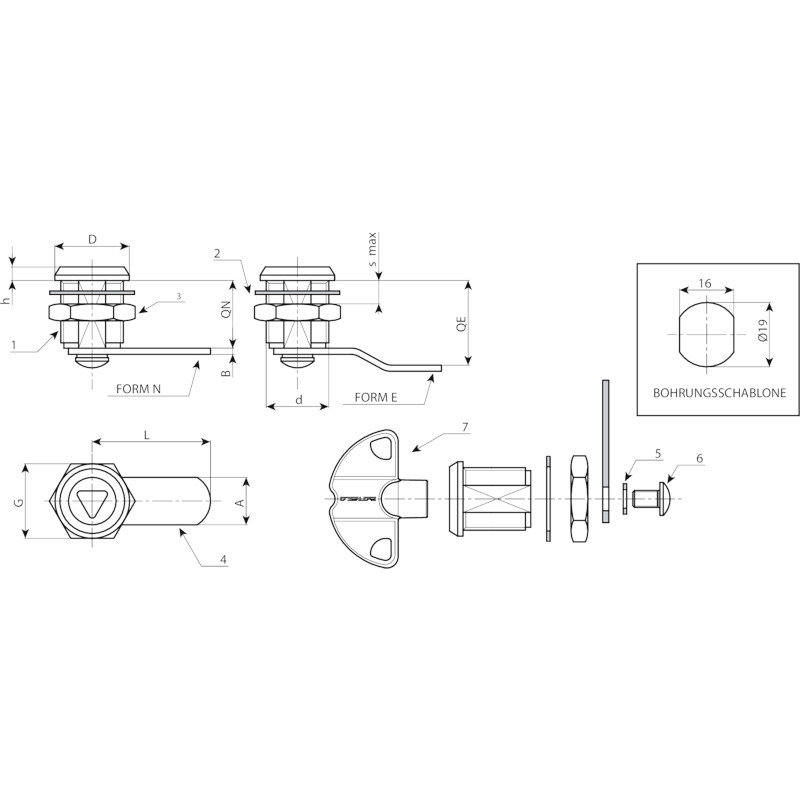

  • Technische Eigenschaften

    Material:
    (1) Schlosskorpus M19 (Stator), Rotor aus Zamakdruckguss. Schlüssel mit Dreieck, Größe 6 mm.
    (2) Federring D. 24 x 1 mit Loch 19,4 aus Stahl.
    (3) Befestigungs-Sechskantmutter M19x1 aus Stahl.
    (4) Verschlusshebel aus Stahl (Qn N-Form gerade - Qe E-Form außen gebogen).
    (5) Konischer Federring D. 12 x 1,5 aus Stahl.
    (6) Befestigungs-Linsenkopfschraube M5x8 mit Kreuzschlitz, aus Stahl.

    Oberfläche:
    (1) Vernickelt.
    (2-5) Brüniert.
    (3-4-6) Standardmäßige Blauverzinkung.

    Schlüssel (Sonderausstattung):
    (7) Schlüssel aus rotem Plastik art. J090.
    ACHTUNG: Der Schlüssel ist nicht in der Grundausstattung enthalten. Separat zu bestellen.

    Drehung:
    90°.

    Weitere Möglichkeiten:
    Keine.

  • Zubehör

Alternativprodukte
Neue Produktausführung: mit Dreieck 6.5 mm
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Neue Produktausführung: mit Dreieck 8 mm.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
