10

J140

Lukitukset 1/4-kierroksella M19

YLEISSALPA, KOLMIOMAINEN AVAIN

Ver. 10V01-0124

(1) Lukituksen runko M19 (kiinteä osa), pyörivä osa painevalettua zamakia. Avain kolmiomainen, koko 6.
(2) Joustoaluslevy d. 24x1, reikä 19,4, terästä.

(1) Nikkelöity.
(2-5) Mustattu.

  • Tekniset ominaisuudet

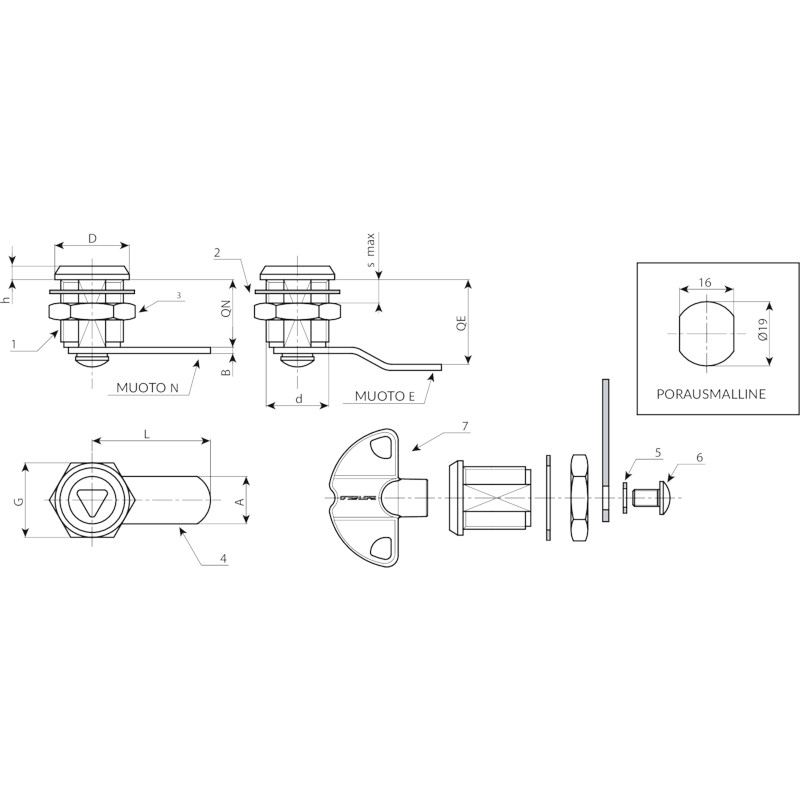

    Materiaalit:
    (1) Lukituksen runko M19 (kiinteä osa), pyörivä osa painevalettua zamakia. Avain kolmiomainen, koko 6.
    (2) Joustoaluslevy d. 24x1, reikä 19,4, terästä.
    (3) Kuusionmuotoinen kiinnitysmutteri M19x1, terästä.
    (4) Sulkuvipu terästä (Qn muoto N suora - Qe muoto E taivutettu ulospäin).
    (5) Joustoaluslevy d. 12x1,5 kartiomainen, terästä.
    (6) Kiinnitysruuvi M5x8, kupukanta, ristipää, terästä.

    Pinta:
    (1) Nikkelöity.
    (2-5) Mustattu.
    (3-4-6) Vakiotyyppinen sininen sinkitys.

    Avain (valinnainen):
    (7) Punainen muoviavain art. J090.
    HUOMAA: Avain ei kuulu toimitukseen. Tilattava erikseen.

    Kierto:
    90°.

    Erikoistilaukset:
    Ei mitään.

  • Lisävarusteet

Vaihtoehtoiset tuotteet
Uusi tuoteversio: 6,5 mm:n kolmio
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0001 J14019.Z06E00X38L 6,5 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0005
J14019.0002 J14019.Z06E02X38L 6,5 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0005
J14019.0003 J14019.Z06E05X35L 6,5 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0005
J14019.0004 J14019.Z06E09X35L 6,5 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0005
Uusi tuoteversio: 8 mm:n kolmio.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14019.0005 J14019.Z08E00X38L 8 M19 22 38 20 0 16 22 31 4 6 2.5 50 J09050.0004
J14019.0006 J14019.Z08E02X38L 8 M19 22 38 20 2 16 22 31 4 6 2.5 50 J09050.0004
J14019.0007 J14019.Z08E05X35L 8 M19 22 35 20 5 16 22 31 4 6 2.5 50 J09050.0004
J14019.0008 J14019.Z08E09X35L 8 M19 22 35 20 9 16 22 31 4 6 2.5 50 J09050.0004
