Y719

Przeguby kątowe

PRZEGUB KĄTOWY ZE STALI Z ZABEZPIECZENIEM NA KULI - DIN 71802 - KSZTAŁT CS

Wer. 23V01-0124

Y719:
Stal o klasie wytrzymałości 5.8.

Toczenie o niskiej chropowatości.

  • Właściwości techniczne

    Materiały:
    Y719:
    Stal o klasie wytrzymałości 5.8.
    Y719CIN:
    Stal inox (AISI 303).

    Powierzchnia:
    Toczenie o niskiej chropowatości.

    Kolor:
    Y719:
    Cynkowanie na niebiesko standard.
    Y719CIN:
    Naturalny.

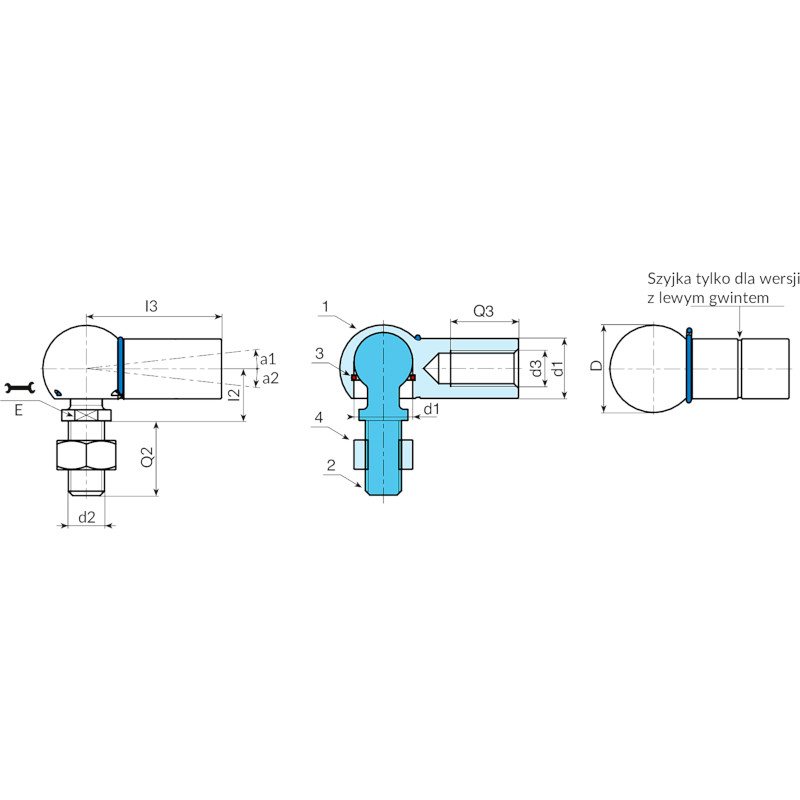

    Wkładki:
    (2) Wkład kulowy z frezowanym gniazdem na klucz i gwintowanym kołkiem, uzyskanym z litego materiału (tolerancja gwintu 6g).
    Y719: ze stali - Y719CIN: ze stali inox (AISI 303).
    (3) Elastyczny pierścień uszczelniający ze stali sprężynowej.
    (4) Nakrętka z gwintowanym otworem (DIN 934).
    Y719: ze stali - Y719CIN: ze stali inox (AISI 304).
    (5) Zabezpieczenie przed wypadnięciem wykonane z kształtowanej sprężyny. (Y719: ze stali sprężynowej) (Y719CIN: z naturalnej stali inox).
    (1) Przegub kulowy z otworem gwintowanym i z otworem na sprężynę zabezpieczającą.
    Y719: ze stali - Y719CIN: ze stali inox (AISI 303).
    Wersja standard:
    Gwint prawoskrętny (tolerancja gwintu 6H).
    Wersja SX:
    Gwint lewoskrętny (tolerancja gwintu 6H). Wyróżnia się obecnością rowka obwodowego na przegubie.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

Produkty alternatywne
Wersja 719 - przegub ze standardowym gwintem
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Wersja 719 - przegub z gwintem LEWOSKRĘTNYM
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
Wersja 719CIN - przegub ze standardowym gwintem - INOX
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Wersja 719CIN - przegub z gwintem LEWOSKRĘTNYM - INOX
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
