RÓTULA ANGULAR DE ACERO CON SEGURO EN LA BOLA - DIN 71802 - FORMA CS

Ver. 23V01-0124

Y719:
Acero con clase de resistencia 5.8.

Torneada con baja rugosidad.

  • Características técnicas

    Materiales:
    Y719:
    Acero con clase de resistencia 5.8.
    Y719CIN:
    Acero inoxidable (AISI 303).

    Superficie:
    Torneada con baja rugosidad.

    Color:
    Y719:
    Galvanizado azul estándar.
    Y719CIN:
    Natural.

    Insertos:

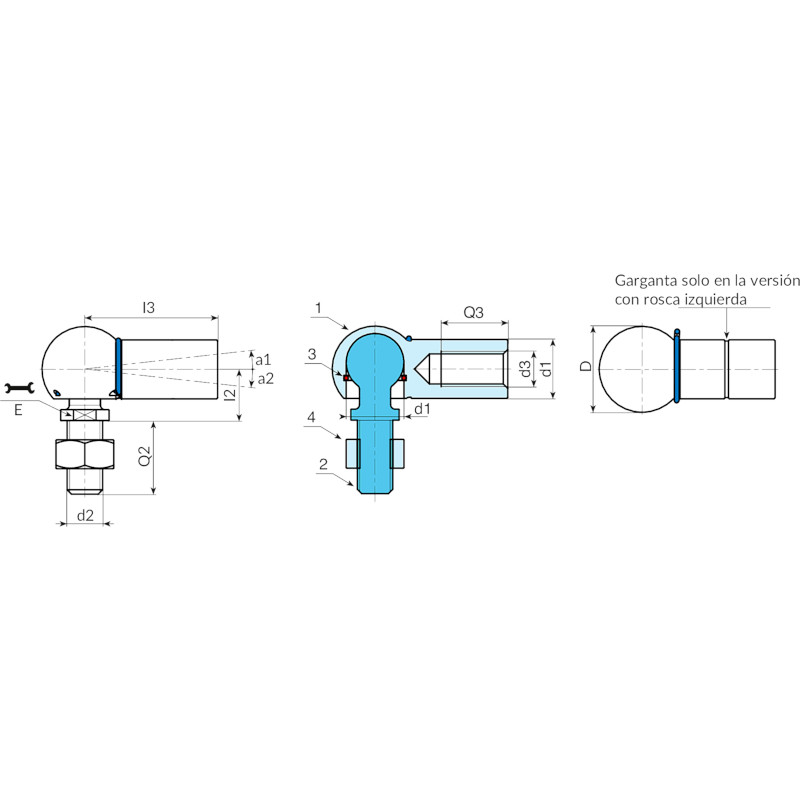

    (2) Inserto esférico con alojamiento para llave fresado y perno roscado obtenido en el material macizo (tolerancia rosca 6g).
    Y719: de acero - Y719CIN: de acero inoxidable (AISI 303).
    (3) Anillo elástico de retención de acero armónico.
    (4) Tuerca con orificio roscado (DIN 934).
    Y719: de acero - Y719CIN: de acero inoxidable (AISI 304).
    (5) Seguro antisalida con muelle perfilado. (Y719: de acero armónico) (Y719CIN: de acero inoxidable natural).
    (1) Articulación esférica con orificio roscado y orificio para muelle de seguridad.
    Y719: de acero - Y719CIN: de acero inoxidable (AISI 303).
    Versión estándar:
    Rosca derecha (tolerancia rosca 6H).
    Versión SX:
    Rosca izquierda (tolerancia rosca 6H). Distinguible por la presencia de una ranura en la articulación.

    Requerimientos especiales:
    Ninguna.

Productos alternativos
Versión 719 - articulación con rosca estándar
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versión 719 - articulación con rosca IZQUIERDA
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
Versión 719CIN - articulación con rosca estándar - ACERO INOXIDABLE
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versión 719CIN - articulación con rosca IZQUIERDA - ACERO INOXIDABLE
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
