Articulações angulares

ARTICULAÇÃO ANGULAR EM AÇO COM TRAVA NA ESFERA - DIN 71802 - FORMA CS

Ver. 23V01-0124

Y719:
Aço com classe de resistência 5.8.

Torneada com baixa rugosidade.

  • Características técnicas

    Materiais:
    Y719:
    Aço com classe de resistência 5.8.
    Y719CIN:
    Aço inoxidável (Aisi 303).

    Superfície:
    Torneada com baixa rugosidade.

    Cor:
    Y719:
    Zincagem blue standard.
    Y719CIN:
    Natural.

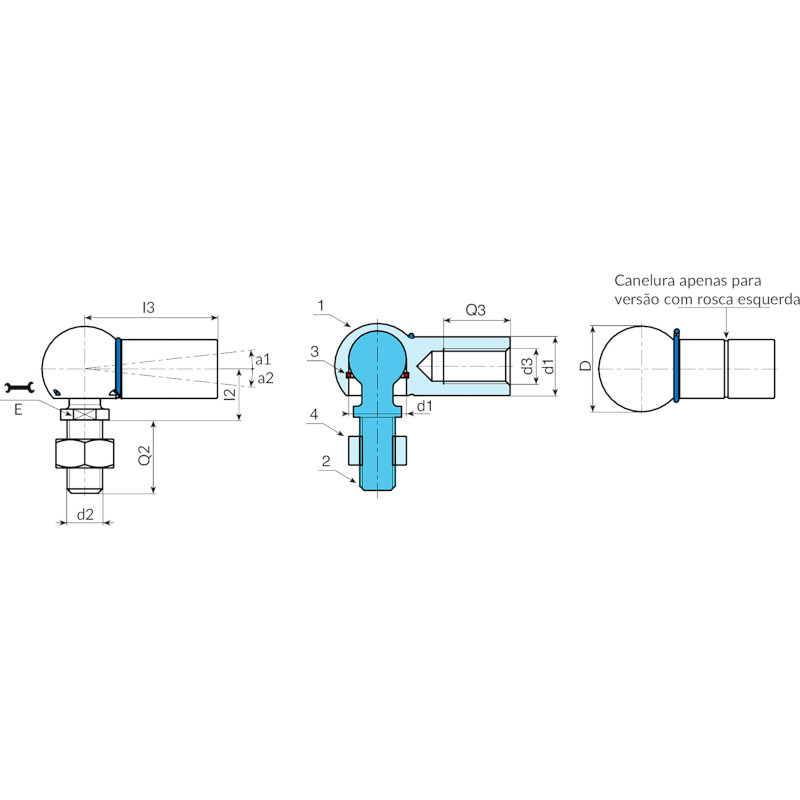

    Inserções:
    (2) Inserção esférica com alojamento para chave fresada e parafuso prisioneiro roscado obtido em peça única (tolerância de rosca 6g).
    Y719: em aço - Y719CIN: em aço inoxidável (Aisi 303).
    (3) Anel elástico de retenção em aço harmónico.
    (4) Porca com furo roscado (DIN 934).
    Y719: em aço - Y719CIN: em aço inoxidável (Aisi 304).
    (5) Trava anti-saída feita com mola moldada. (Y719: em aço harmónico) (Y719CIN: em aço inoxidável natural).
    (1) Rótula esférica com furo roscado e furo para mola de segurança.
    Y719: em aço - Y719CIN: em aço inoxidável (Aisi 303).
    Versão padrão:
    Rosca direita (tolerância de rosca 6H).
    Versão SX:
    Rosca esquerda (tolerância de rosca 6H). Distinguível pela presença de canelura na rótula.

    Pedidos especiais:
    Nenhum.

Produtos alternativos
Versão 719 - rótula com rosca padrão
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versão 719 - rótula com rosca ESQUERDA
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
Versão 719CIN - rótula com rosca padrão - EM AÇO INOXIDÁVEL
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versão 719CIN - rótula com rosca ESQUERDA - EM AÇO INOXIDÁVEL
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
