Y719

Kulmaliitokset

TERÄKSINEN KULMALIITOS, VARMISTIN PALLOSSA – DIN 71802 – CS-MUOTO

Ver. 23V01-0124

Y719:
Teräksen lujuusluokka 5.8.

Sorvattu, matala rosoisuus.

  • Tekniset ominaisuudet

    Materiaalit:
    Y719:
    Teräksen lujuusluokka 5.8.
    Y719CIN:
    Ruostumaton teräs (AISI 303).

    Pinta:
    Sorvattu, matala rosoisuus.

    Väri:
    Y719:
    Vakiotyyppinen sininen sinkitys.
    Y719CIN:
    Käsittelemätön.

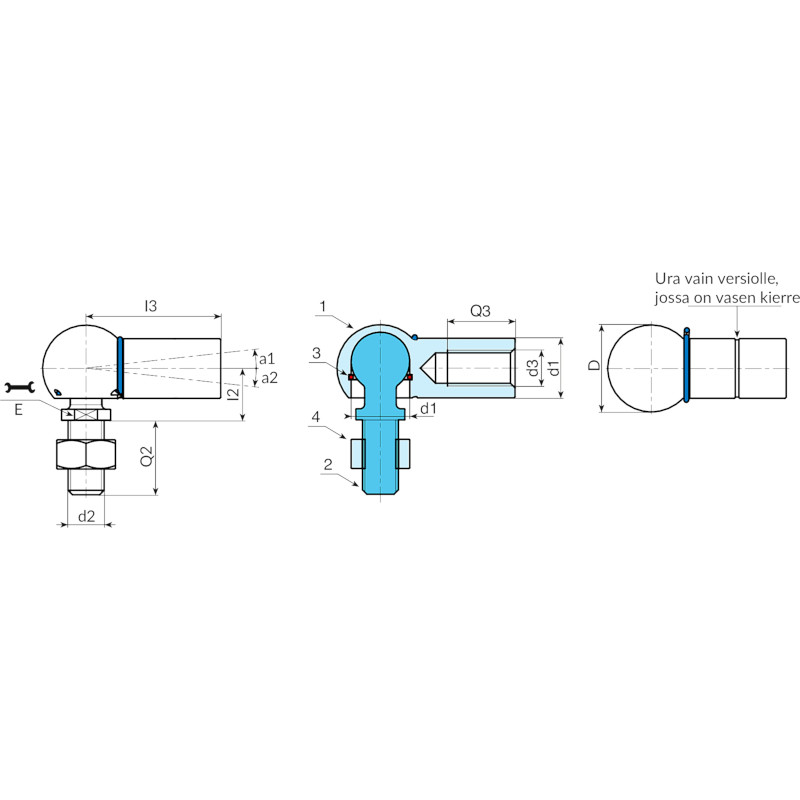

    Istukat:
    (2) Pallomainen istukka, avainpesä jyrsitty ja kierteitetty vaarnaruuvi tehty täydestä materiaalista (kierretoleranssi 6g).
    Y719: terästä - Y719CIN: ruostumatonta terästä (AISI 303).
    (3) Tiivistävä jousiteräksinen joustorengas.
    (4) Mutteri, kierteitetty reikä (DIN 934).
    Y719: terästä - Y719CIN: ruostumatonta terästä (AISI 304).
    (5) Siirtymisen estävä varmistin valmistettu muotoillusta jousesta. (Y719: jousiterästä) (Y719CIN: väritöntä ruostumatonta terästä).
    (1) Pallonivel, kierteitetty reikä sekä reikä turvajouselle.
    Y719: terästä - Y719CIN: ruostumatonta terästä (AISI 303).
    Vakioversio:
    Oikea kierre (kierretoleranssi 6H).
    SX. versio:
    Vasen kierre (kierretoleranssi 6H). Tunnistettavissa nivelen urasta.

    Erikoistilaukset:
    Ei mitään.

Vaihtoehtoiset tuotteet
Versio 719 - nivelessä vakiokierre
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versio 719 - nivelessä VASEN kierre
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
Versio 719CIN - nivelessä vakiokierre - RUOSTUMATONTA TERÄSTÄ
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versio 719CIN - nivelessä VASEN kierre - RUOSTUMATONTA TERÄSTÄ
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
