Y718

Przeguby kątowe

PRZEGUB KĄTOWY ZE STALI - DIN 71802 - KSZTAŁT C

Wer. 23V01-0124

Stal o klasie wytrzymałości 5.8.

Toczenie o niskiej chropowatości.

  • Właściwości techniczne

    Materiały:
    Stal o klasie wytrzymałości 5.8.

    Powierzchnia:
    Toczenie o niskiej chropowatości.

    Kolor:
    Cynkowanie na niebiesko standard.

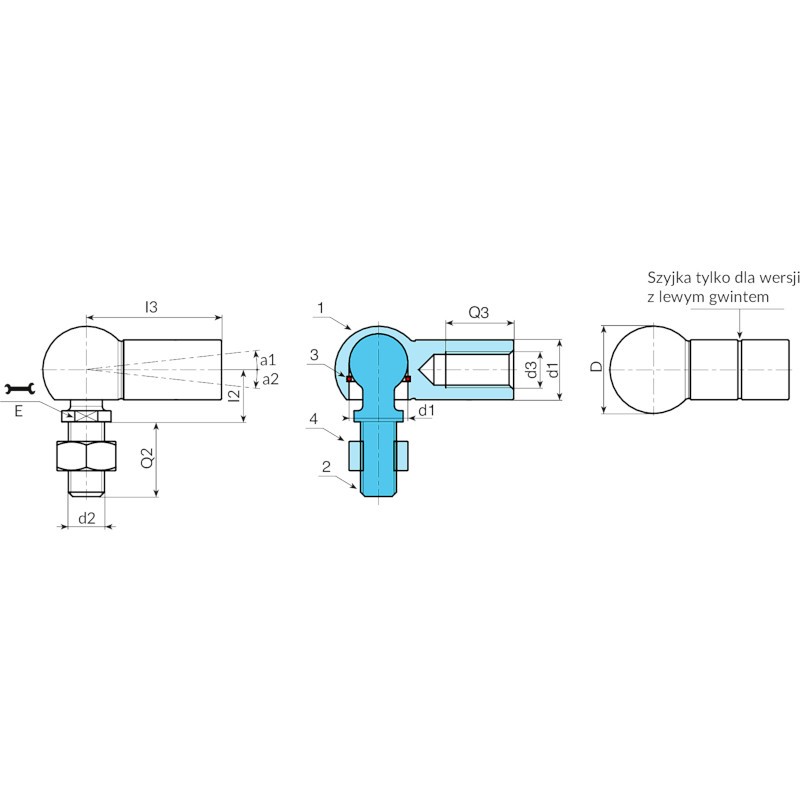

    Wkładki:
    (1) Przegub kulisty ze stali z gwintowanym otworem.
    (3) Elastyczny pierścień uszczelniający ze stali sprężynowej.
    (4) Nakrętka z gwintowanym otworem ze stali (DIN 934).
    (2) Kulista wkładka z frezowanym gniazdem na klucz i gwintowanym kołkiem wykonanym z litej stali (tolerancja gwintu 6g).
    Wersja standard:
    Gwint prawoskrętny (tolerancja gwintu 6H).
    Wersja SX:
    Gwint lewoskrętny (tolerancja gwintu 6H). Wyróżnia się obecnością rowka obwodowego na przegubie.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

Produkty alternatywne
Wersja 718 - przegub ze standardowym gwintem
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Wersja 718 - przegub z gwintem LEWOSKRĘTNYM
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
