Befestigungswinkel

WINKELGELENK AUS STAHL MIT SICHERUNG AUF KUGEL - DIN 71802 - CS-FORM

Ausf. 23V01-0124

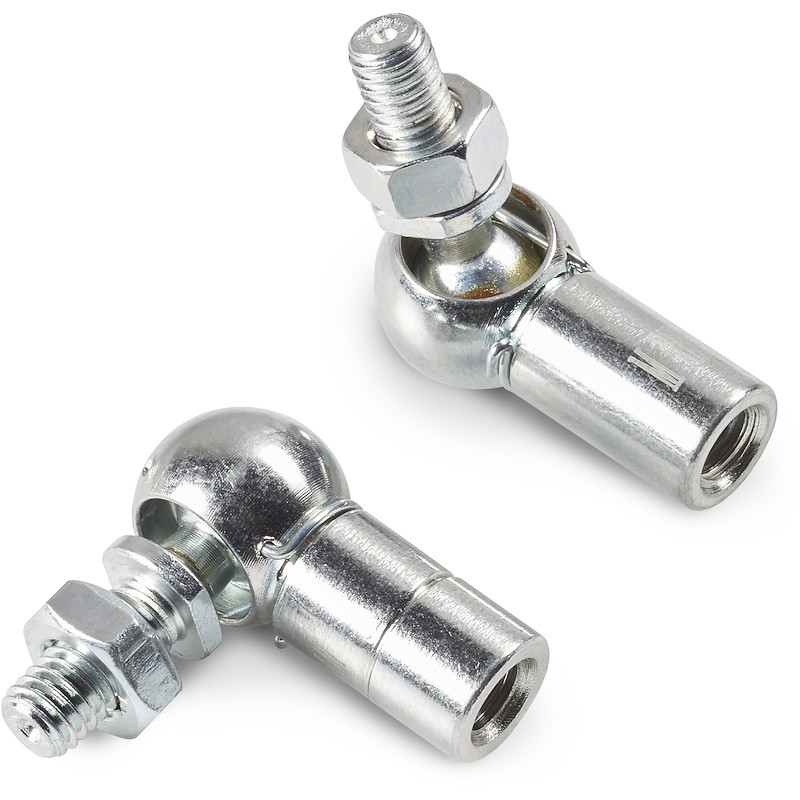

Y719:
Stahl der Festigkeitsklasse 5.8.

Mit geringer Rauheit gedreht.

  • Technische Eigenschaften

    Material:
    Y719:
    Stahl der Festigkeitsklasse 5.8.
    Y719CIN:
    Edelstahl (AISI 303).

    Oberfläche:
    Mit geringer Rauheit gedreht.

    Farbe:
    Y719:
    Standardmäßige Blauverzinkung.
    Y719CIN:
    Natur.

    Einsatz:

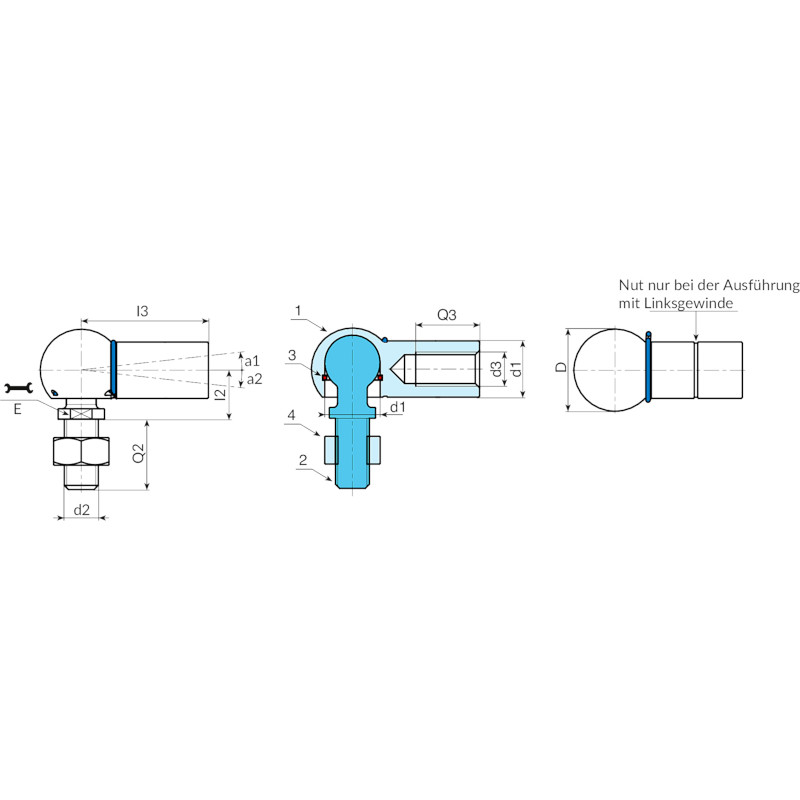

    (2) Kugelzapfen mit gefräster Schlüsselaufnahme und Gewindezapfen, aus dem Vollen gearbeitet (Gewindetoleranz 6g).
    Y719: aus Stahl - Y719CIN: aus Edelstahl (AISI 303).
    (3) Dichtungssprengring aus harmonischem Stahl.
    (4) Mutter mit Gewindeloch (DIN 934).
    Y719: aus Stahl - Y719CIN: aus Edelstahl (AISI 304).
    (5) Sicherungsbügel, Ausführung mit Formfeder. (Y719: aus harmonischem Stahl) (Y719CIN: aus Edelstahl natur).
    (1) Kugelgelenk mit Gewindeloch und Loch für Sicherheitsfeder.
    Y719: aus Stahl - Y719CIN: aus Edelstahl (AISI 303).
    Standardausführung:
    Rechtsgewinde (Gewindetoleranz 6H).
    Ausführung SX (links):
    Linksgewinde (Gewindetoleranz 6H). Unterscheidbar durch die Nut auf dem Gelenk.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte
Ausführung 719 - Gelenk mit Standardgewinde
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Ausführung 719 - Gelenk mit LINKSGEWINDE
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221

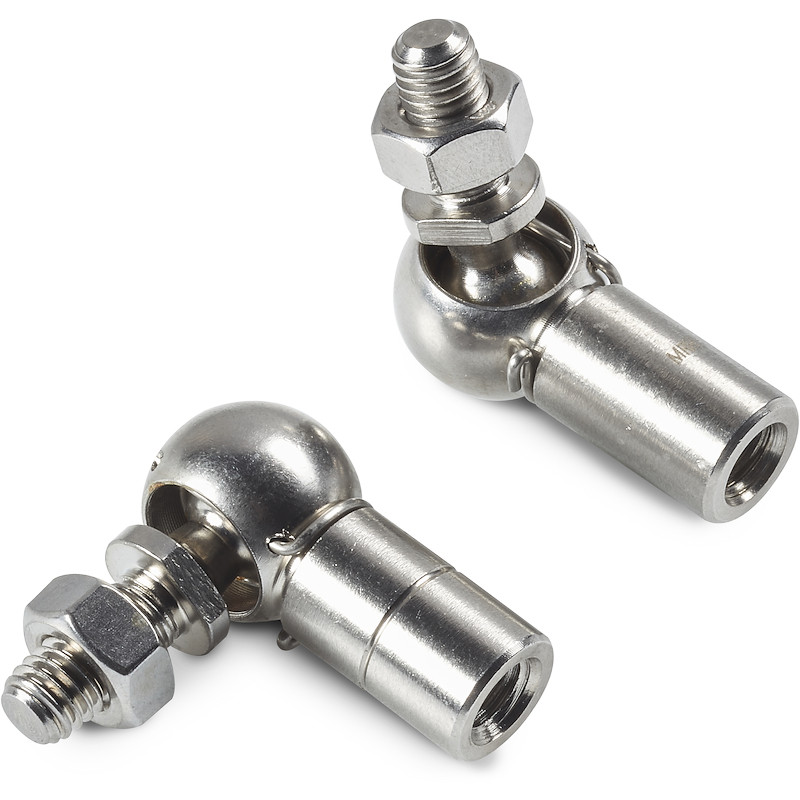

Ausführung 719CIN - Gelenk mit Standardgewinde - EDELSTAHL
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Ausführung 719CIN - Gelenk mit LINKSGEWINDE - EDELSTAHL
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
