Y719

Équerres de fixation

JOINT À ROTULE ANGULAIRE EN ACIER AVEC SYSTÈME DE SÉCURITÉ SUR BILLE - DIN 71802 - FORME CS

Ver. 23V01-0124

Y719 :
Acier avec classe de résistance 5.8.

Usinée au tour à faible rugosité.

  • Caractéristiques techniques

    Matériaux :
    Y719 :
    Acier avec classe de résistance 5.8.
    Y719CIN :
    Acier inox (Aisi 303).

    Surface :
    Usinée au tour à faible rugosité.

    Couleur :
    Y719 :
    Zingage bleu standard.
    Y719CIN :
    Naturelle.

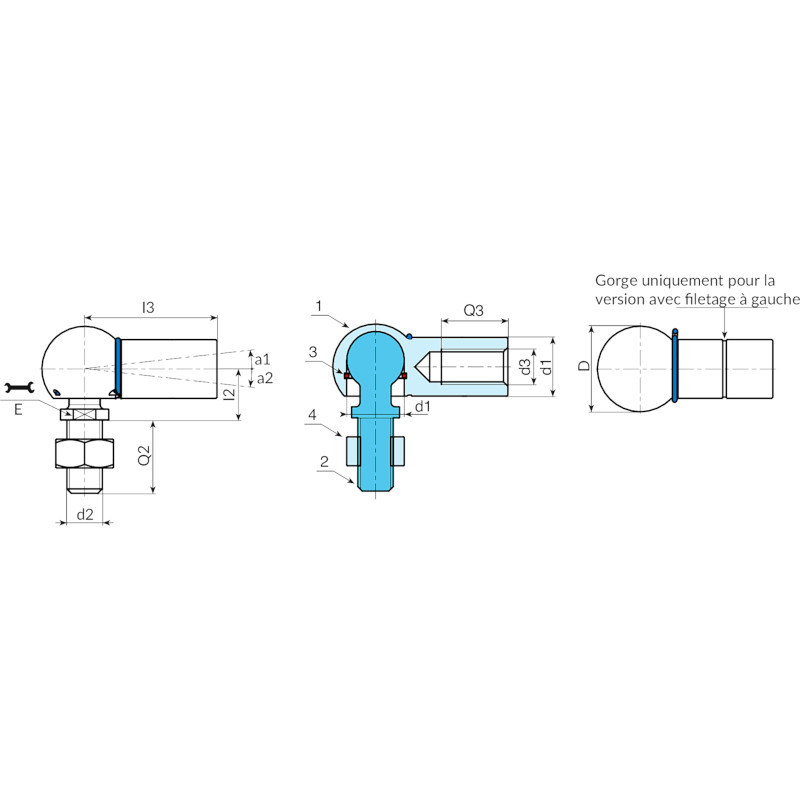

    Inserts :
    (2) Insert sphérique avec logement pour clé fraisé et goujon fileté réalisé dans la masse (tolérance filetage 6g).
    Y719 : en acier - Y719CIN : en acier inox (Aisi 303).
    (3) Bague de retenue élastique en acier à ressort.
    (4) Écrou avec trou fileté (DIN 934).
    Y719 : en acier - Y719CIN : en acier inox (Aisi 304).
    (5) Sécurité anti-dégagement réalisée avec un ressort profilé. (Y719 : en acier à ressort) (Y719CIN : en acier inox naturel).
    (1) Joint à rotule avec trou fileté et trou pour ressort de sécurité.
    Y719 : en acier - Y719CIN : en acier inox (Aisi 303).
    Version standard :
    Filetage à droite (tolérance filetage 6H).
    Version SX (gauche) :
    Filetage à gauche (tolérance filetage 6H). Identifiable par la présence de la gorge sur la rotule.

    Demandes spéciales :
    Aucune.

Produits de substitution
Version 719 - joint avec filetage standard
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Version 719 - joint avec filetage GAUCHE
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
Version 719CIN - joint avec filetage standard - INOX
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Version 719CIN - joint avec filetage GAUCHE - INOX
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
