Y719

Giunti angolari

GIUNTO ANGOLARE IN ACCIAIO CON SICURA SU SFERA - DIN 71802 - FORMA CS

Ver. 23V01-0124

Y719:
Acciaio con classe di resistenza 5.8.

Tornita a bassa rugosità.

  • Caratteristiche tecniche

    Materiali:
    Y719:
    Acciaio con classe di resistenza 5.8.
    Y719CIN:
    Acciaio inox, (Aisi 303).

    Superficie:
    Tornita a bassa rugosità.

    Colore:
    Y719:
    Zincatura blue standard.
    Y719CIN:
    Naturale.

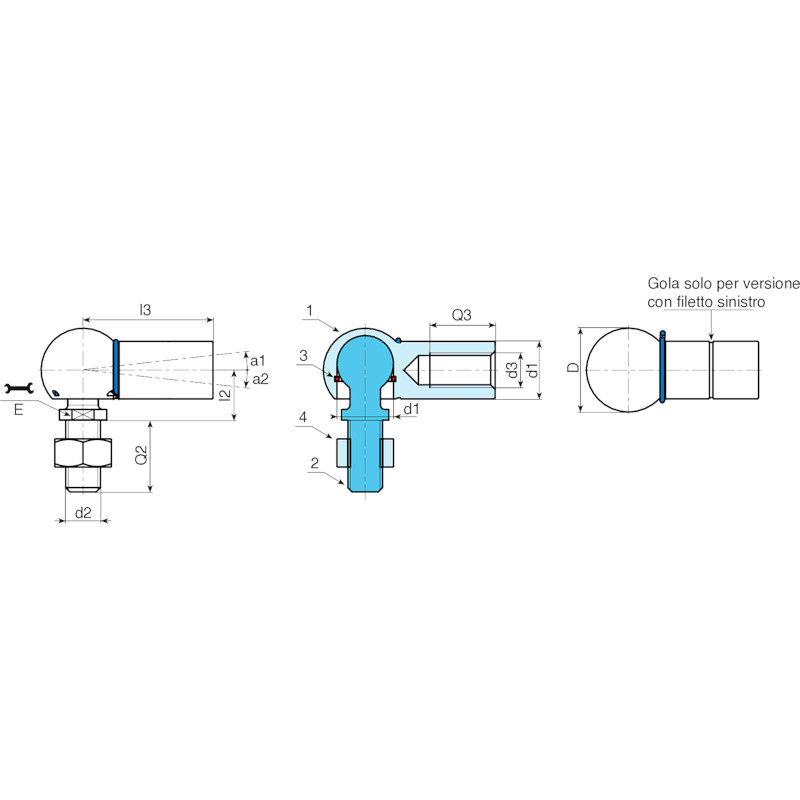

    Inserti:
    (2) Inserto sferico con sede chiave fresata e prigioniero filettato ricavato dal pieno, (tolleranza filetto 6g).
    Y719: in acciaio - Y719CIN: in acciaio inox, (Aisi 303).
    (3) Anello elastico di tenuta in acciaio armonico.
    (4) Dado con foro filettato, (DIN 934).
    Y719: in acciaio - Y719CIN: in acciaio inox, (Aisi 304).
    (5) Sicura anti-uscita fatta con molla sagomata. (Y719: in acciaio armonico) (Y719CIN: in acciaio inox naturale).
    (1) Snodo sferico con foro filettato e foro per molla di sicurezza.
    Y719: in acciaio - Y719CIN: in acciaio inox, (Aisi 303).
    Versione standard:
    Filetto destro, (tolleranza filetto 6H).
    Versione SX:
    Filetto sinistro, (tolleranza filetto 6H). Distinguibile da presenza gola su snodo.

    Richieste speciali:
    Nessuna.

Prodotti alternativi
Versione 719 - snodo con filetto standard
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versione 719 - snodo con filetto SINISTRO
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
Versione 719CIN - snodo con filetto standard - INOX
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versione 719CIN - snodo con filetto SINISTRO - INOX
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
