23

Y719

Hoekgewrichten

STALEN HOEKGEWRICHT MET BORGINRICHTING OP KOGEL - DIN 71802 - VORM CS

Ver. 23V01-0124

Y719:
Staal met sterkteklasse 5.8.

Gedraaid met lage ruwheid.

  • Technische kenmerken

    Materiaal:
    Y719:
    Staal met sterkteklasse 5.8.
    Y719CIN:
    RVS (AISI 303).

    Oppervlak:
    Gedraaid met lage ruwheid.

    Kleur:
    Y719:
    Standaard blauw verzinkt.
    Y719CIN:
    Natuurlijk.

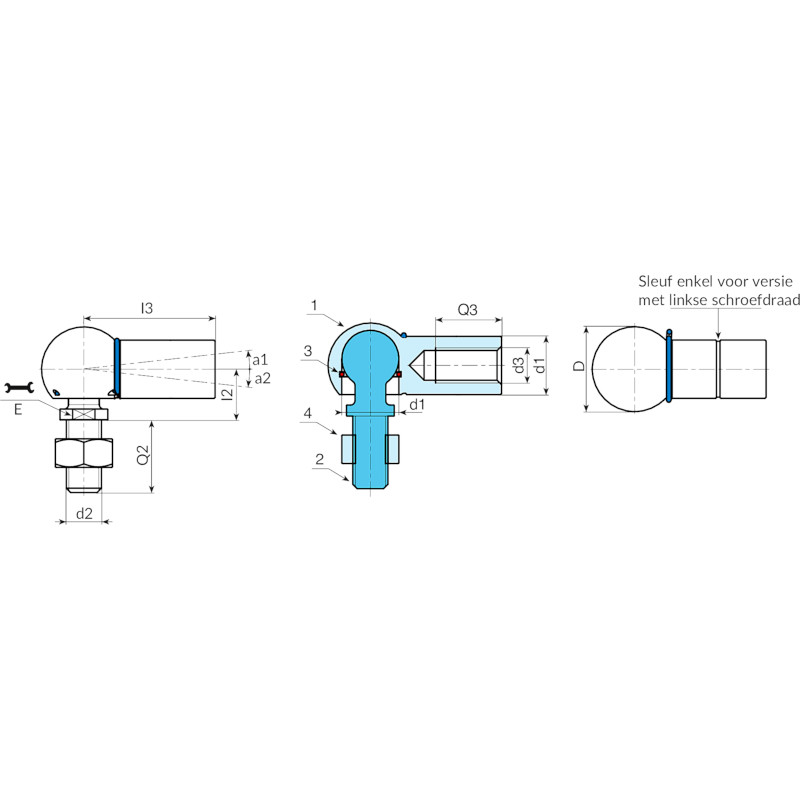

    Inzetstuk:
    (2) Kogelscharnier met gefreesde sleutelzitting en draadeind in massief materiaal (tolerantie schroefdraad 6g).
    Y719: in staal - Y719CIN: in RVS (AISI 303).
    (3) Veerring in harmonisch staal.
    (4) Getapte moer (DIN 934).
    Y719: in staal - Y719CIN: in RVS (AISI 304).
    (5) Borginrichting met veer voor blokkering van kogel. (Y719: in harmonisch staal) (Y719CIN: in natuurlijk RVS).
    (1) Kogelscharnier met schroefdraadboring en zitting voor borgveer.
    Y719: in staal - Y719CIN: in RVS (AISI 303).
    Standaardversie:
    Rechtse schroefdraad (tolerantie schroefdraad 6H).
    Versie SX:
    Linker schroefdraad (tolerantie schroefdraad 6H). Herkenbaar aan sleuf op scharnier.

    Speciale verzoeken:
    Geen.

Alternatieve producten
Versie 719 - scharnier met standaard schroefdraad
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versie 719 - scharnier met LINKSE schroefdraad
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
Versie 719CIN - scharnier met standaard schroefdraad - RVS
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
Versie 719CIN - scharnier met LINKSE schroefdraad - RVS
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
