Y719

Ferde gömbcsukló

ACÉL GOLYÓS CSUKLÓ BIZTONSÁGI RETESSZEL - DIN 71802 - CS KIALAKÍTÁS

Ver. 23V01-0124

Y719:
5.8-as szilárdsági osztályú acél.

Esztergált, kis érdességű.

  • Műszaki jellemzők

    Anyagok:
    Y719:
    5.8-as szilárdsági osztályú acél.
    Y719CIN:
    Rozsdamentes acél (AISI 303).

    Felületkikészítés:
    Esztergált, kis érdességű.

    Szín:
    Y719:
    Standard kék horganyzás.
    Y719CIN:
    Természetes.

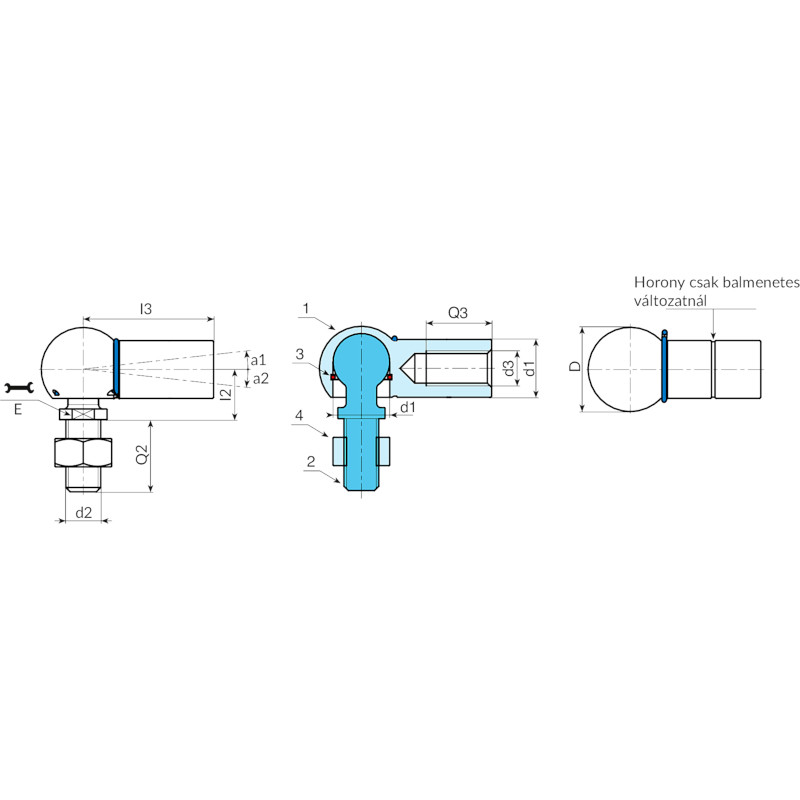

    Betétek:
    (2) Tömör anyagból megmunkált golyósbetét menetes csappal és maratott foglalattal a csavarkulcshoz (6 g menettolerancia).
    Y719: acél - Y719CIN: rozsdamentes acél (AISI 303).
    (3) Harmonikus acélrugó gyűrű.
    (4) Csavaranya átmenő menetes furattal (DIN 934).
    Y719: acél - Y719CIN: rozsdamentes acél (AISI 304).
    (5) Biztonsági retesz a golyó megtartásához, formázott rugóval. (Y719: harmonikus acél) (Y719CIN: természetes rozsdamentes acél).
    (1) Golyós csukló átmenő menetes furattal és a biztonsági reteszhez való furattal.
    Y719: acél - Y719CIN: rozsdamentes acél (AISI 303).
    Standard változat:
    Jobb oldali menet (6H menettolerancia).
    SX változat (LH):
    Bal oldali menet (6H menettolerancia). Az illesztésen lévő barázdáról azonosítható.

    Speciális kérések:
    Nincs.

Alternatív termékek
719 változat - csukló szabványos menettel
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0003 Y71908.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0003 Y71910.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0003 Y71913.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0003 Y71916.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0003 Y71919.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
719 változat - csukló balmenettel
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0004 Y71908.VZM05SX M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0004 Y71910.VZM06SX M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0004 Y71913.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0004 Y71916.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0004 Y71919.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
719CIN változat - csukló szabványos menettel - ROZSDAMENTES ACÉL
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0001 Y71908.INM05CIN M5 M5 12.8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0001 Y71910.INM06CIN M6 M6 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0001 Y71913.INM08CIN M8 M8 19,3 11 13 30 14 13 14 18 15 53
Y71916.0001 Y71916.INM10CIN M10 M10 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0001 Y71919.INM14X1.5CIN M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 18 15 221
719CIN változat - csukló balmenettel - ROZSDAMENTES ACÉL
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71908.0002 Y71908.INM05SXCIN M5 M5 SX 12,8 7 9 22 10,2 8 10,2 18 10 15
Y71910.0002 Y71910.INM06SXCIN M6 M6 SX 14,8 8 11 25 11,5 10 11,5 18 15 25
Y71913.0002 Y71913.INM08SXCIN M8 M8 SX 19,3 11 13 30 14 13 14 18 15 53
Y71916.0002 Y71916.INM10SXCIN M10 M10 SX 24 13 16 35 15,5 16 15,5 18 15 104
Y71919.0002 Y71919.INM14X1.5SXCIN M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 15 221
