Угловые соединительные детали

УГЛОВОЙ ШАРНИР ИЗ СТАЛИ - DIN 71802 - ФОРМА C

Верс. 23V01-0124

Сталь, класс прочности 5.8.

Выточен. с низкой шероховатостью.

  • Технические характеристики

    Материалы:
    Сталь, класс прочности 5.8.

    Поверхность:
    Выточен. с низкой шероховатостью.

    Цвет:
    Стандартный синий цинковый.

    Вставки:

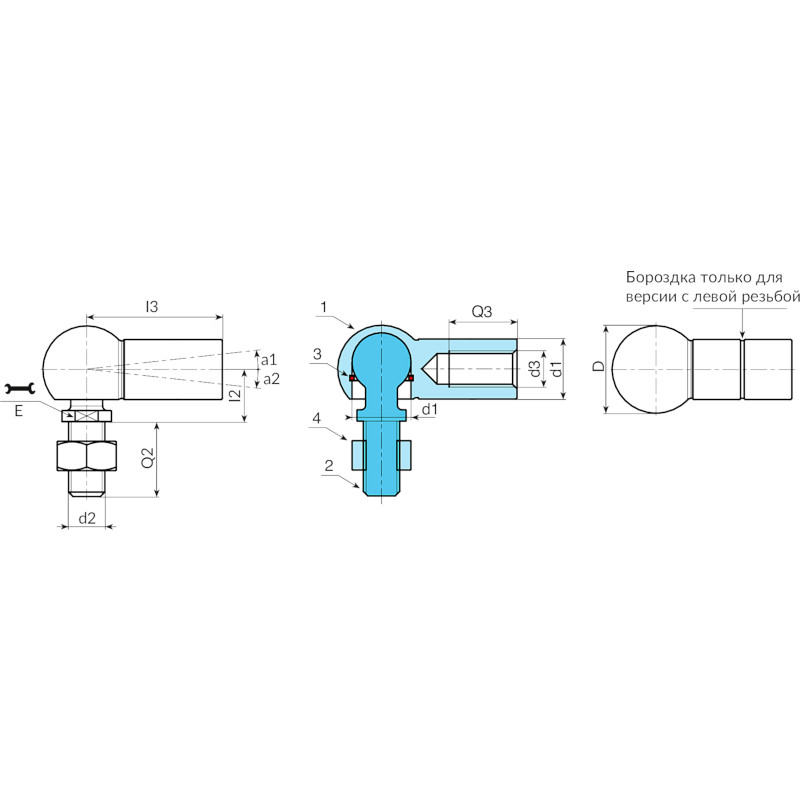

    (1) Сферический шарнир из стали с резьбовым отверстием.
    (3) Упругое уплотнительное кольцо из пружинной стали.
    (4) Гайка из стали с резьбовым отверстием (DIN 934).
    (2) Сферическая вставка с фрезерованной лыской под ключ и резьбовым болтом, изготовленный из сплошной стали (допуск резьбы 6g).
    Стандартная версия:
    Правая резьба (допуск резьбы 6H).
    Версия SX:
    Левая резьба (допуск резьбы 6H). Отличается наличием бороздки на шарнире.

    Специальные запросы:
    Нет.

Альтернативные изделия
Версия 718 - шарнир со стандартной резьбой
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Версия 718 - шарнир с ЛЕВОЙ резьбой
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
