Y718

Hoekgewrichten

STALEN HOEKGEWRICHT - DIN 71802 - VORM C

Ver. 23V01-0124

Staal met sterkteklasse 5.8.

Gedraaid met lage ruwheid.

  • Technische kenmerken

    Materiaal:
    Staal met sterkteklasse 5.8.

    Oppervlak:
    Gedraaid met lage ruwheid.

    Kleur:
    Standaard blauw verzinkt.

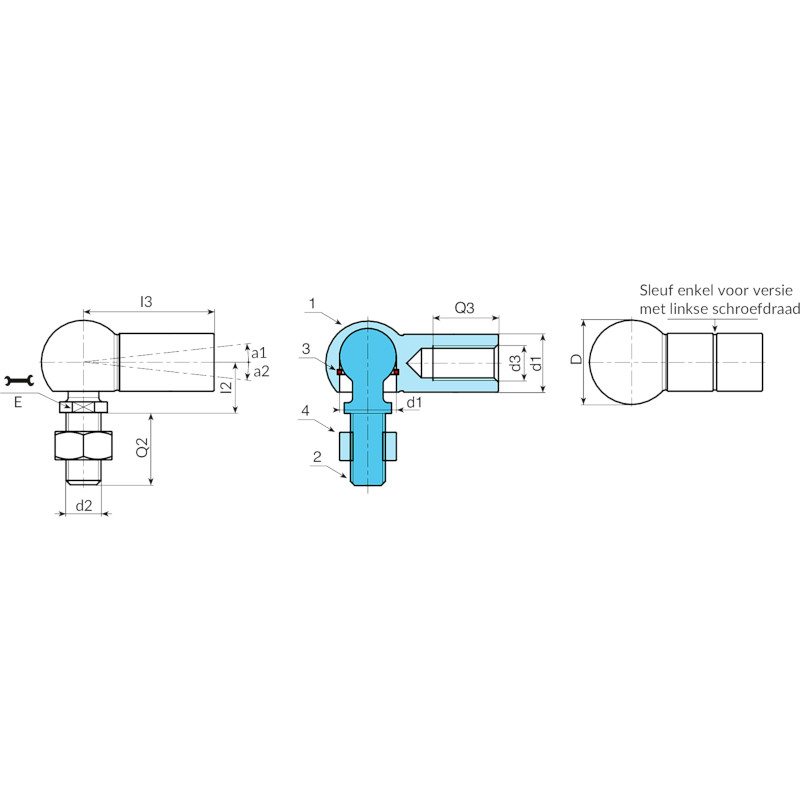

    Inzetstuk:
    (1) Stalen kogelscharnier met schroefdraadboring.
    (3) Veerring in harmonisch staal.
    (4) Stalen getapte moer (DIN 934).
    (2) Kogelscharnier met gefreesde sleutelzitting en draadeind in massief staal (tolerantie schroefdraad 6g).
    Standaardversie:
    Rechtse schroefdraad (tolerantie schroefdraad 6H).
    Versie SX:
    Linker schroefdraad (tolerantie schroefdraad 6H). Herkenbaar aan sleuf op scharnier.

    Speciale verzoeken:
    Geen.

Alternatieve producten
Versie 718 - scharnier met standaard schroefdraad
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Versie 718 - scharnier met LINKSE schroefdraad
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
