Y718

Giunti angolari

GIUNTO ANGOLARE IN ACCIAIO - DIN 71802 - FORMA C

Ver. 23V01-0124

Acciaio con classe di resistenza 5.8.

Tornita a bassa rugosità.

  • Caratteristiche tecniche

    Materiali:
    Acciaio con classe di resistenza 5.8.

    Superficie:
    Tornita a bassa rugosità.

    Colore:
    Zincatura blue standard.

    Inserti:

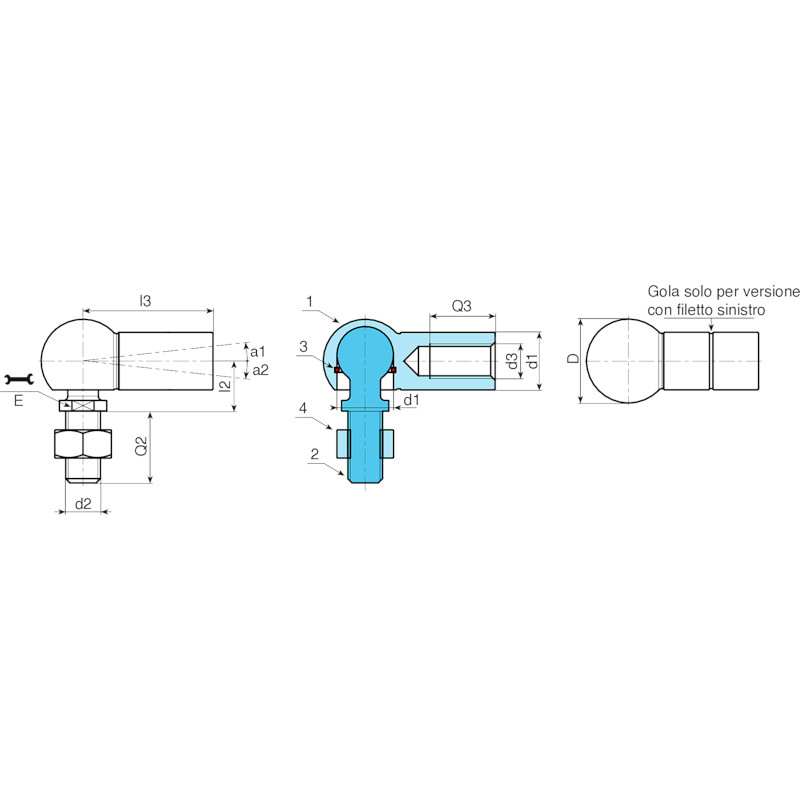

    (1) Snodo sferico in acciaio con foro filettato.
    (3) Anello elastico di tenuta in acciaio armonico.
    (4) Dado con foro filettato in acciaio, (DIN 934).
    (2) Inserto sferico con sede chiave fresata e prigioniero filettato ricavato dal pieno in acciaio, (tolleranza filetto 6g).
    Versione standard:
    Filetto destro, (tolleranza filetto 6H).
    Versione SX:
    Filetto sinistro, (tolleranza filetto 6H). Distinguibile da presenza gola su snodo.

    Richieste speciali:
    Nessuna.

Prodotti alternativi
Versione 718 - snodo con filetto standard
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Versione 718 - snodo con filetto SINISTRO
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
