Y718

Équerres de fixation

JOINT À ROTULE ANGULAIRE EN ACIER - DIN 71802 - FORME C

Ver. 23V01-0124

Acier avec classe de résistance 5.8.

Usinée au tour à faible rugosité.

  • Caractéristiques techniques

    Matériaux :
    Acier avec classe de résistance 5.8.

    Surface :
    Usinée au tour à faible rugosité.

    Couleur :
    Zingage bleu standard.

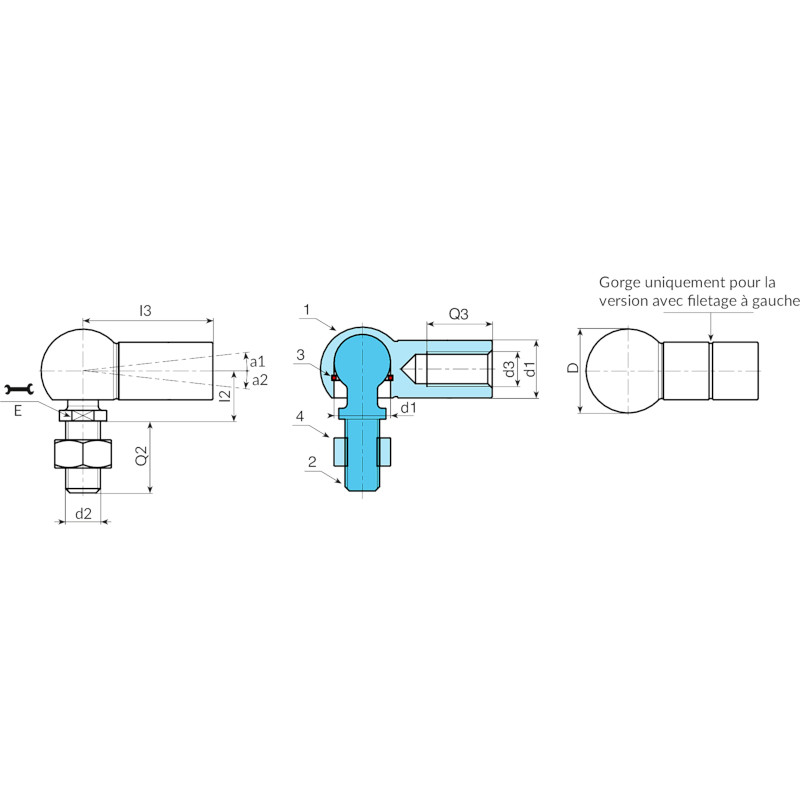

    Inserts :
    (1) Joint à rotule en acier avec trou fileté.
    (3) Bague de retenue élastique en acier à ressort.
    (4) Écrou avec trou fileté en acier (DIN 934).
    (2) Insert sphérique avec logement pour clé fraisé et goujon fileté en acier réalisé dans la masse (tolérance filetage 6g).
    Version standard :
    Filetage à droite (tolérance filetage 6H).
    Version SX (gauche) :
    Filetage à gauche (tolérance filetage 6H). Identifiable par la présence de la gorge sur la rotule.

    Demandes spéciales :
    Aucune.

Produits de substitution
Version 718 - joint avec filetage standard
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Version 718 - joint avec filetage GAUCHE
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
