Juntas angulares

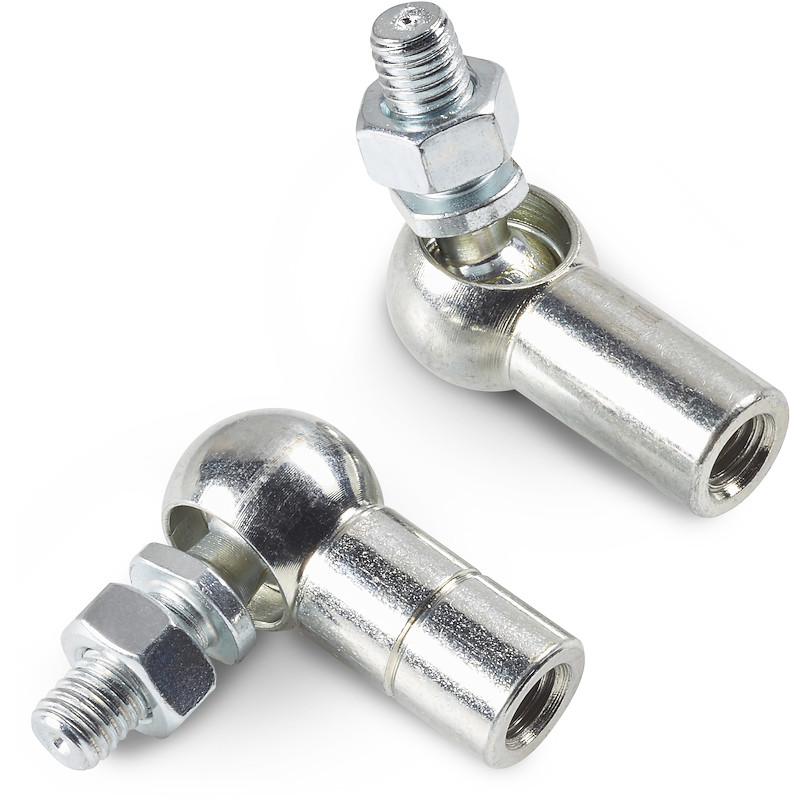

RÓTULA ANGULAR DE ACERO - DIN 71802 - FORMA C

Ver. 23V01-0124

Acero con clase de resistencia 5.8.

Torneada con baja rugosidad.

  • Características técnicas

    Materiales:
    Acero con clase de resistencia 5.8.

    Superficie:
    Torneada con baja rugosidad.

    Color:
    Galvanizado azul estándar.

    Insertos:

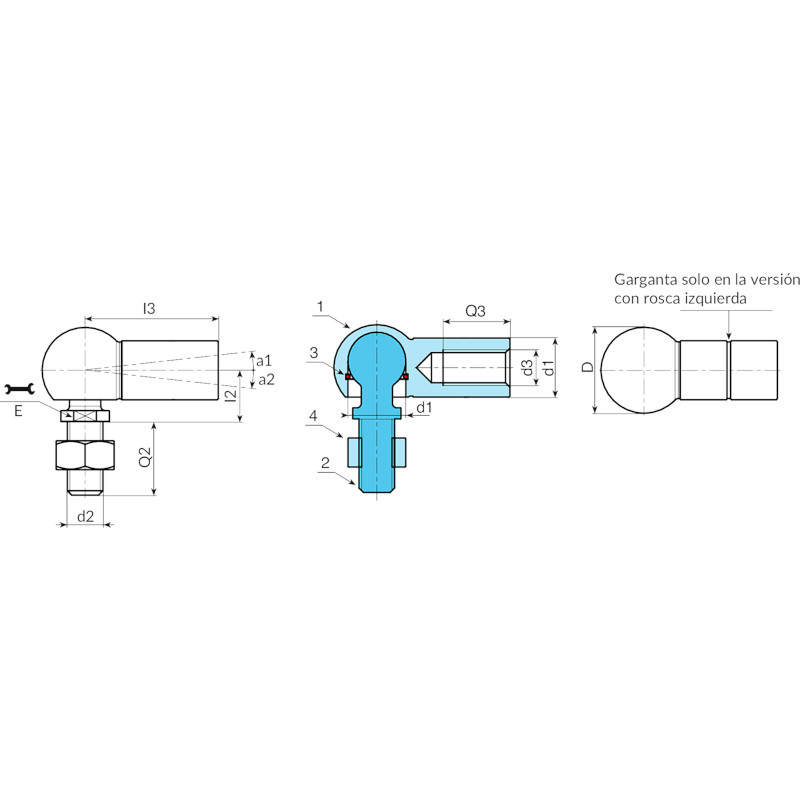

    (1) Articulación esférica de acero con orificio roscado.
    (3) Anillo elástico de retención de acero armónico.
    (4) Tuerca con orificio roscado de acero (DIN 934).
    (2) Inserto esférico con alojamiento para llave fresado y perno roscado obtenido en el acero macizo (tolerancia rosca 6g).
    Versión estándar:
    Rosca derecha (tolerancia rosca 6H).
    Versión SX:
    Rosca izquierda (tolerancia rosca 6H). Distinguible por la presencia de una ranura en la articulación.

    Requerimientos especiales:
    Ninguna.

Productos alternativos
Versión 718 - articulación con rosca estándar
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Versión 718 - articulación con rosca IZQUIERDA
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
