Y718

Ferde gömbcsukló

ACÉL GOLYÓS CSUKLÓ - DIN 71802 - C KIALAKÍTÁS

Ver. 23V01-0124

5.8-as szilárdsági osztályú acél.

Esztergált, kis érdességű.

  • Műszaki jellemzők

    Anyagok:
    5.8-as szilárdsági osztályú acél.

    Felületkikészítés:
    Esztergált, kis érdességű.

    Szín:
    Standard kék horganyzás.

    Betétek:

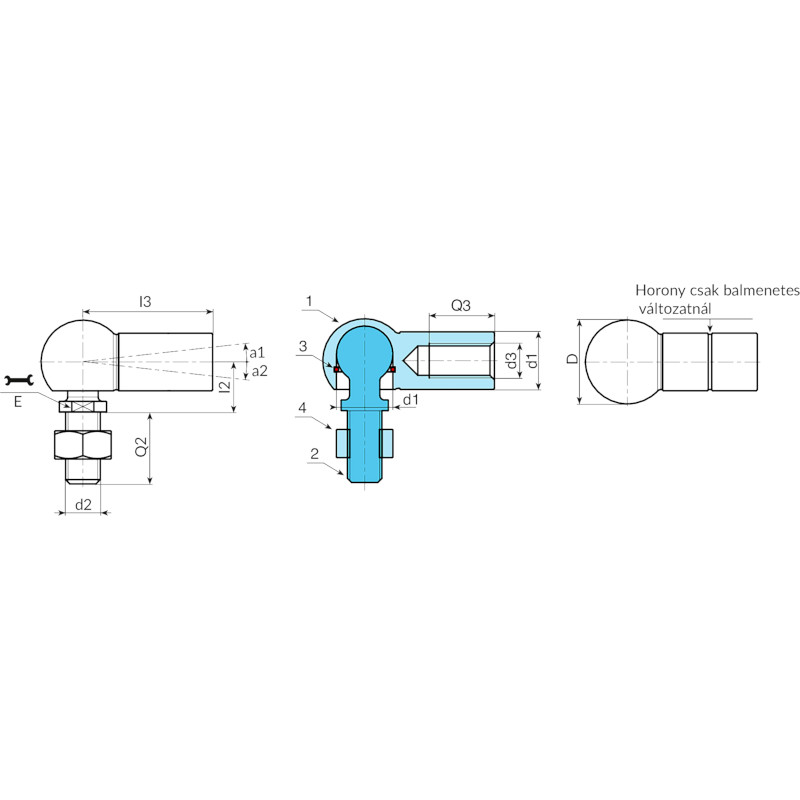

    (1) Acél golyós csukló átmenő menetes furattal.
    (3) Harmonikus acélrugó gyűrű.
    (4) Acél csavaranya átmenő menetes furattal (DIN 934).
    (2) Tömör acélból megmunkált golyósbetét menetes csappal és maratott foglalattal a csavarkulcshoz (6 g menettolerancia).
    Standard változat:
    Jobb oldali menet (6H menettolerancia).
    SX változat (LH):
    Bal oldali menet (6H menettolerancia). Az illesztésen lévő barázdáról azonosítható.

    Speciális kérések:
    Nincs.

Alternatív termékek
718 változat - csukló szabványos menettel
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
718 változat - csukló balmenettel
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
