Y718

Articulações angulares

ARTICULAÇÃO ANGULAR EM AÇO - DIN 71802 - FORMA C

Ver. 23V01-0124

Aço com classe de resistência 5.8.

Torneada com baixa rugosidade.

  • Características técnicas

    Materiais:
    Aço com classe de resistência 5.8.

    Superfície:
    Torneada com baixa rugosidade.

    Cor:
    Zincagem blue standard.

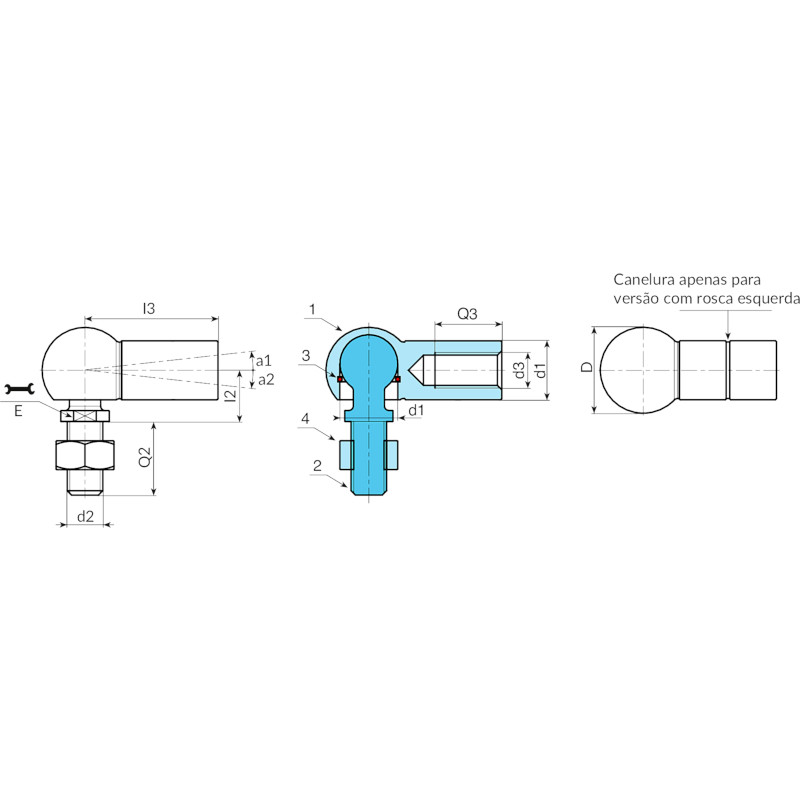

    Inserções:
    (1) Rótula esférica em aço com furo roscado.
    (3) Anel elástico de retenção em aço harmónico.
    (4) Porca com furo roscado em aço (DIN 934).
    (2) Inserção esférica com alojamento para chave fresada e parafuso prisioneiro roscado obtido em peça única em aço (tolerância de rosca 6g).
    Versão padrão:
    Rosca direita (tolerância de rosca 6H).
    Versão SX:
    Rosca esquerda (tolerância de rosca 6H). Distinguível pela presença de canelura na rótula.

    Pedidos especiais:
    Nenhum.

Produtos alternativos
Versão 718 - rótula com rosca padrão
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Versão 718 - rótula com rosca ESQUERDA
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
