TERÄKSINEN KULMALIITOS – DIN 71802 – C-MUOTO

Ver. 23V01-0124

Teräksen lujuusluokka 5.8.

Sorvattu, matala rosoisuus.

  • Tekniset ominaisuudet

    Materiaalit:
    Teräksen lujuusluokka 5.8.

    Pinta:
    Sorvattu, matala rosoisuus.

    Väri:
    Vakiotyyppinen sininen sinkitys.

    Istukat:

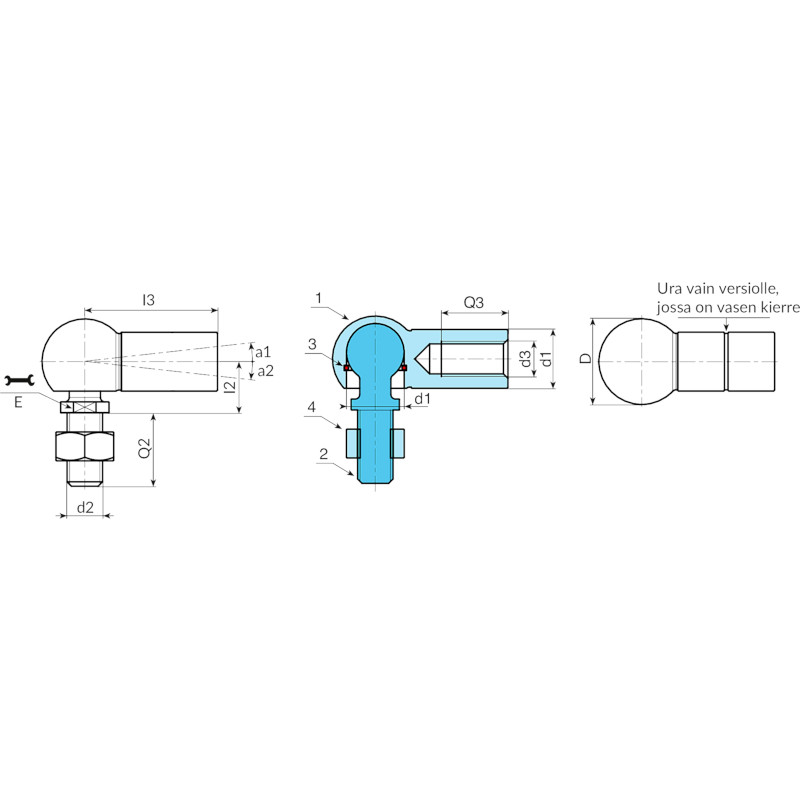

    (1) Teräksinen pallonivel, kierteitetty reikä.
    (3) Tiivistävä jousiteräksinen joustorengas.
    (4) Teräsmutteri, kierteitetty reikä (DIN 934).
    (2) Pallomainen istukka, avainpesä jyrsitty ja kierteitetty vaarnaruuvi tehty täydestä teräksestä (kierretoleranssi 6g).
    Vakioversio:
    Oikea kierre (kierretoleranssi 6H).
    SX. versio:
    Vasen kierre (kierretoleranssi 6H). Tunnistettavissa nivelen urasta.

    Erikoistilaukset:
    Ei mitään.

Vaihtoehtoiset tuotteet
Versio 718 - nivelessä vakiokierre
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0001 Y71808.VZM05 M5 M5 12,8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0001 Y71810.VZM06 M6 M6 14,8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0001 Y71813.VZM08 M8 M8 19,3 11 13 30 14 13 14 18 18 53
Y71816.0001 Y71816.VZM10 M10 M10 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0001 Y71819.VZM14X1.5 M14X1,5 M14X1,5 30 16 20 45 21,5 19 21,5 - 15 221
Versio 718 - nivelessä VASEN kierre
Codice Art. d26g d36H D E I2 I3 Q2 d1#r#h9-H9 Q3 a1 a2
Y71808.0002 Y71808.VZM05SX M5 M5 SX 12.8 7 9 22 10,2 8 10,2 18 18 15
Y71810.0002 Y71810.VZM06SX M6 M6 SX 14.8 8 11 25 11,5 10 11,5 18 18 25
Y71813.0002 Y71813.VZM08SX M8 M8 SX 19,3 11 13 30 14 13 14 18 18 53
Y71816.0002 Y71816.VZM10SX M10 M10 SX 24 13 16 35 15,5 16 15,5 18 18 104
Y71819.0002 Y71819.VZM14X1.5SX M14X1,5 M14X1,5 SX 30 16 20 45 21,5 19 21,5 18 18 221
