22

W795

Doigts d’indexage filetés grand pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER

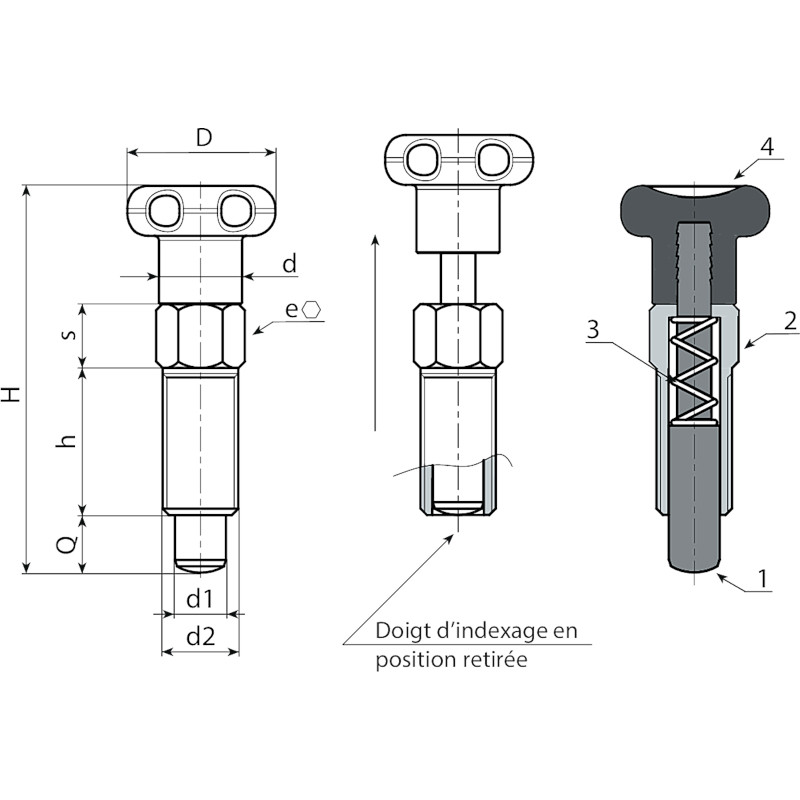

W795 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER

(1) Poussoir en acier inox (Aisi 303).
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-3) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (1) Poussoir en acier inox (Aisi 303).
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W795 :
    (2) Corps doigt d'indexage fileté en acier de décolletage.
    (3) Ressort en acier galvanisé.
    W795 CIN :
    (2) Corps doigt d’indexage fileté en acier inox (Aisi 303).
    (3) Ressort en acier inox (Aisi 301)

    Surface :
    (4) Satinée.
    (1-2-3) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W795 :
    (2) Zinguée.
    W795 CIN :
    (1-2) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Aucune.

Produits de substitution
Version W795 - en acier zingué
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0001 W795.J0401 14 7 33 12 6 5 M6 4 4 5
W795.0003 W795.J0501 18 9 42 16 8 6 M8 5 5 11
W795.0005 W795.J0601 22 11 52 20 10 7,5 M10 6 6 23
W795.0007 W795.J0801 24 13 61 24 12 9 M12 8 8 38
Version W795 CIN - en acier inox (Aisi 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0002 W795.J0401CIN 14 7 33 12 6 5 M6 4 4 5
W795.0004 W795.J0501CIN 18 9 42 16 8 6 M8 5 5 11
W795.0006 W795.J0601CIN 22 11 52 20 10 7,5 M10 6 6 23
W795.0008 W795.J0801CIN 24 13 61 24 12 9 M12 8 8 38
