Émbolos de indexación roscados de paso grueso - inoxidable integral

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO

W737CIN - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).

Satinada.

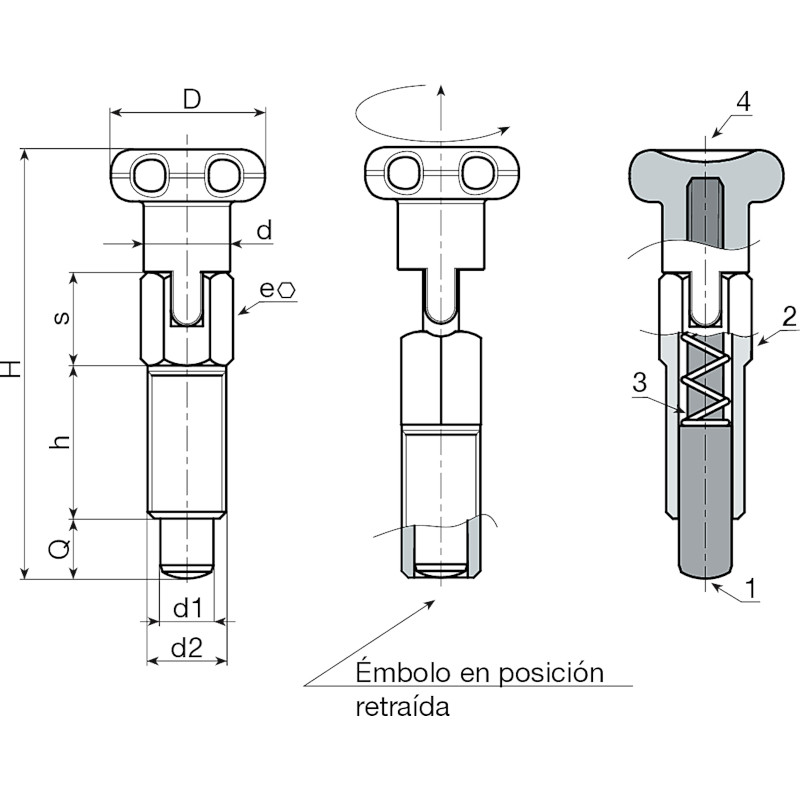

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos torneado de acero inoxidable (AISI 303).

    Superficie:
    Satinada.

    Color:
    Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, el émbolo de indexación se puede suministrar completamente desmontado.

Productos alternativos
Versión W737 - sin tuerca
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W737.0001 W737.I05CIN 18 9 46 16 8 10 M08 5 5 26
W737.0002 W737.I06CIN 22 11 55 20 10 11 M10 6 6 53
W737.0003 W737.I08CIN 24 13 66 24 12 14 M12 8 8 74
