W780

Émbolos de indexación roscados de paso fino - con botón

BOTÓN CON ÉMBOLO ROSCADO CORTO DE ACERO

Ver. 22V01-0124

(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
(5) Tapón central de poliamida. Resistente a aceites y grasas.

(4-5) Satinada.
(1-2-3) Lisa.

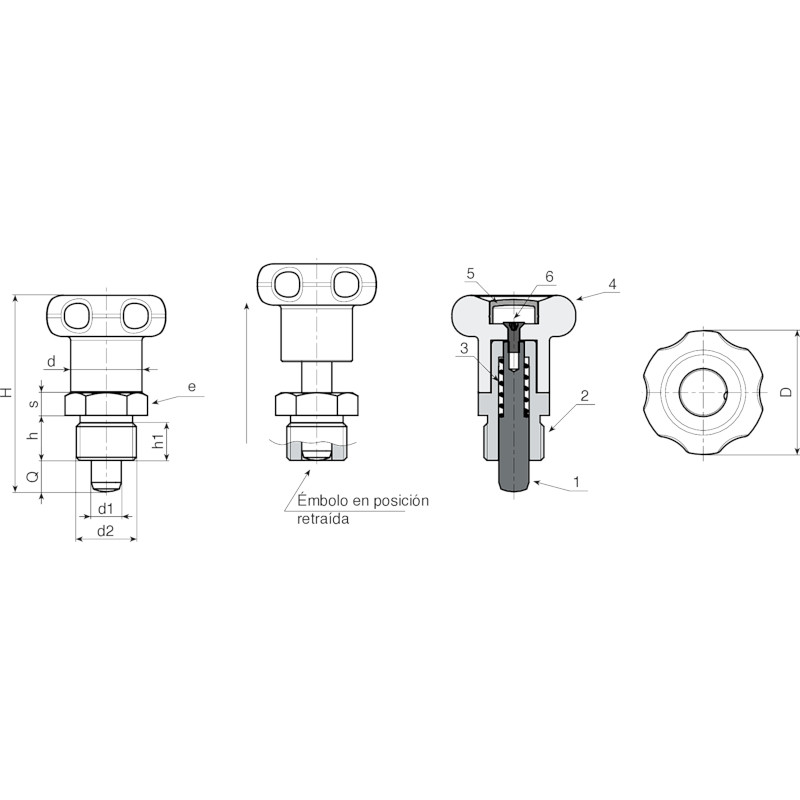

  • Características técnicas

    Materiales:
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    (5) Tapón central de poliamida. Resistente a aceites y grasas.
    W780:
    (3) Muelle de acero galvanizado.
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    (6) Tornillo de fijación del botón de acero galvanizado (ISO 7046).
    W780CIN:
    (3) Muelle de acero inoxidable (AISI 301).
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (6) Tornillo de fijación del botón de acero galvanizado (ISO 7046).

    Superficie:
    (4-5) Satinada.
    (1-2-3) Lisa.

    Color:
    (4) Negro (RAL 9011).
    (5) Gris (RAL 7035).
    W780:
    (1-2) Pavonado.
    W780CIN:
    (1-2) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.

Productos alternativos
Versión W780 - de acero pavonado
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57
Versión W780 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
