W790

Rastbolzen mit glattem Körper mit alternativen Befestigungen

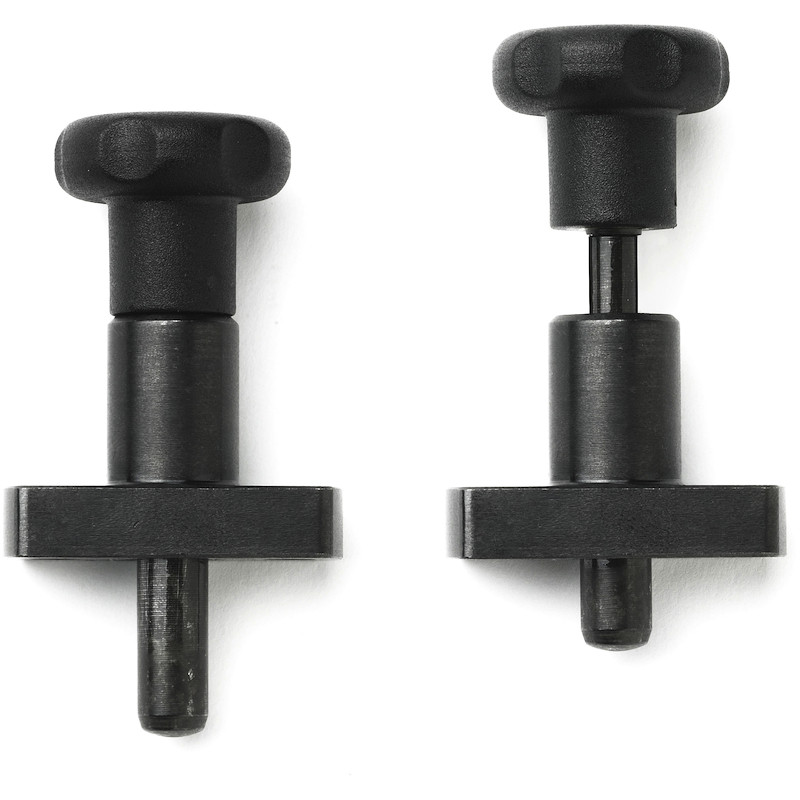

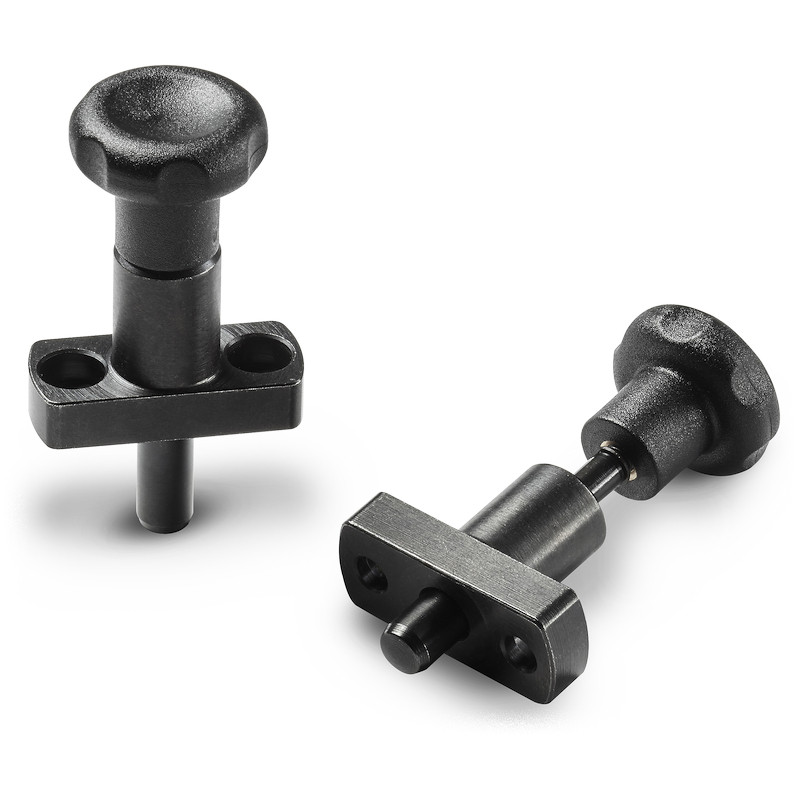

RASTBOLZEN MIT GRIFF UND FLANSCH AUS BRÜNIERTEM STAHL

Ausf. 22V01-0124

(3) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.
Öl- und fettbeständig.

(3) Matt.
(1-2) Glatt.

  • Technische Eigenschaften

    Material:
    (3) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.
    Öl- und fettbeständig.

    Oberfläche:
    (3) Matt.
    (1-2) Glatt.

    Farbe:
    (3) Schwarz (RAL 9011).
    (1-2) Schwarz nach Brünierung.

    Einsatz:
    (4) Feder aus Edelstahl.
    (1) Korpus mit Flansch aus Stahl mit 2 Bohrungen zur Befestigung
    (2) Raststift aus gehärtetem Stahl.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.

Alternativprodukte

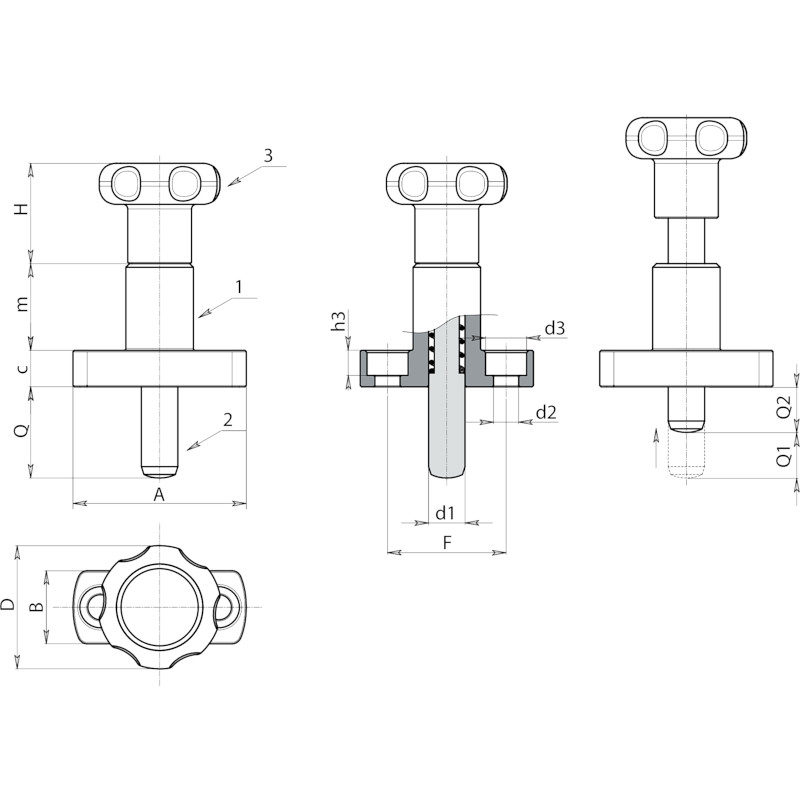

Codice Art. D H m c A B F h3 d2 d3 d1 -0,02 -0,04 Q Q1 Q2 3D
W790027.0001 W790027.Q08X2001 27 22 19 8 38 16 26 5.5 5.5 9 8 20 10 10 74
W790027.0002 W790027.Q08X2601 27 22 19 8 38 16 26 5.5 5.5 9 8 26 10 16 75
W790027.0004 W790027.Q10X2401 27 22 19 8 38 16 26 5.5 5.5 9 10 24 12 12 75
W790027.0006 W790027.Q10X3201 27 22 19 8 38 16 26 5.5 5.5 9 10 32 12 20 76
