W737CIN

Doigts d’indexage filetés grand pas - Inox intégral

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE

W737CIN - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE

(1) Poussoir en acier inox (Aisi 303).
(2) Corps doigt d’indexage fileté verrouillable en acier inox (Aisi 303).

Satinée.

  • Caractéristiques techniques

    Matériaux :
    (1) Poussoir en acier inox (Aisi 303).
    (2) Corps doigt d’indexage fileté verrouillable en acier inox (Aisi 303).
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes passé au tour en acier inox (Aisi 303).

    Surface :
    Satinée.

    Couleur :
    Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Sur demande le doigt d'indexage peut être fourni complètement démonté.

Produits de substitution
Version W737 - sans écrou

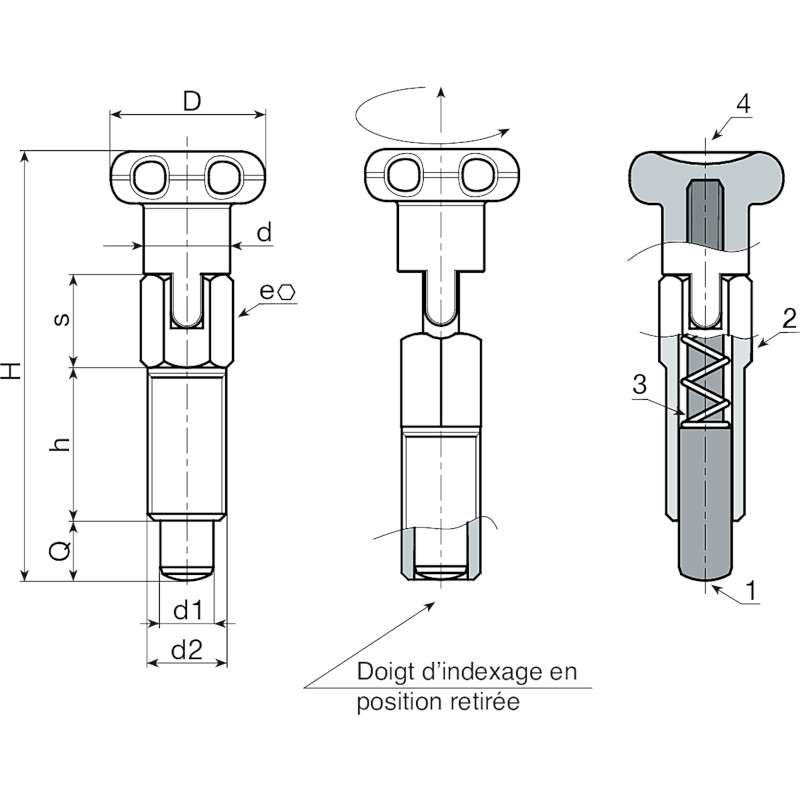

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W737.0001 W737.I05CIN 18 9 46 16 8 10 M08 5 5 26
W737.0002 W737.I06CIN 22 11 55 20 10 11 M10 6 6 53
W737.0003 W737.I08CIN 24 13 66 24 12 14 M12 8 8 74
