W737CIN

Spintori filettati passo grosso - Inox integrale

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

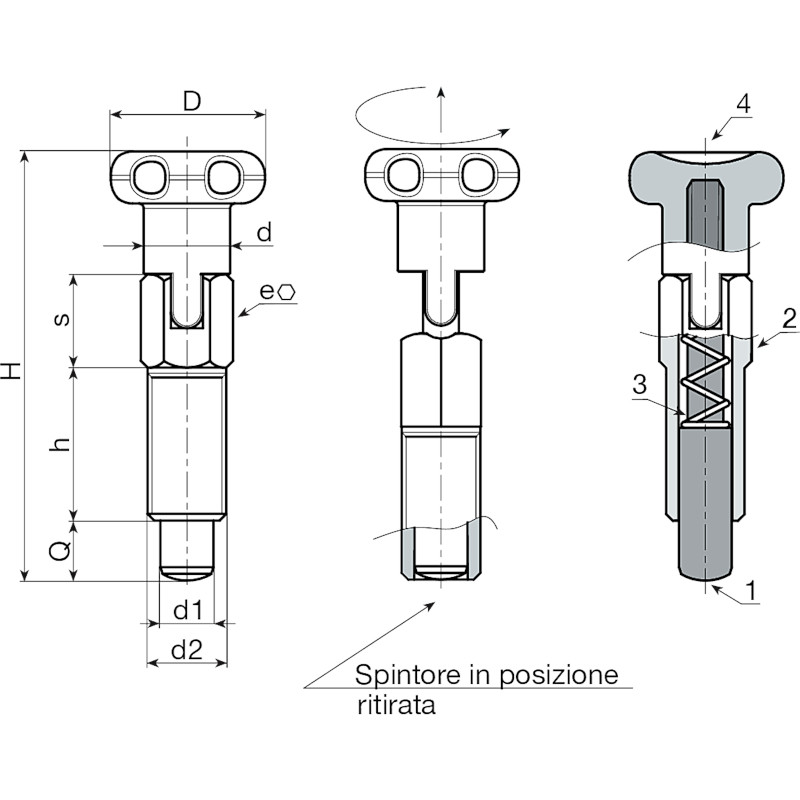

W737CIN - POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Corpo spintore filettato con blocco, in acciaio inox, (Aisi 303).

Satinata.

  • Caratteristiche tecniche

    Materiali:
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (2) Corpo spintore filettato con blocco, in acciaio inox, (Aisi 303).
    (3) Molla in acciaio inox, (Aisi 301).
    (4) Pomello lobato tornito in acciaio inox, (Aisi 303).

    Superficie:
    Satinata.

    Colore:
    Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:
    Su richiesta lo spintore può essere fornito completamente smontato.

Prodotti alternativi
Versione W737 - senza dado
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W737.0001 W737.I05CIN 18 9 46 16 8 10 M08 5 5 26
W737.0002 W737.I06CIN 22 11 55 20 10 11 M10 6 6 53
W737.0003 W737.I08CIN 24 13 66 24 12 14 M12 8 8 74
