Êmbolos de indexação roscados de passo fino - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO CURTO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO CURTO

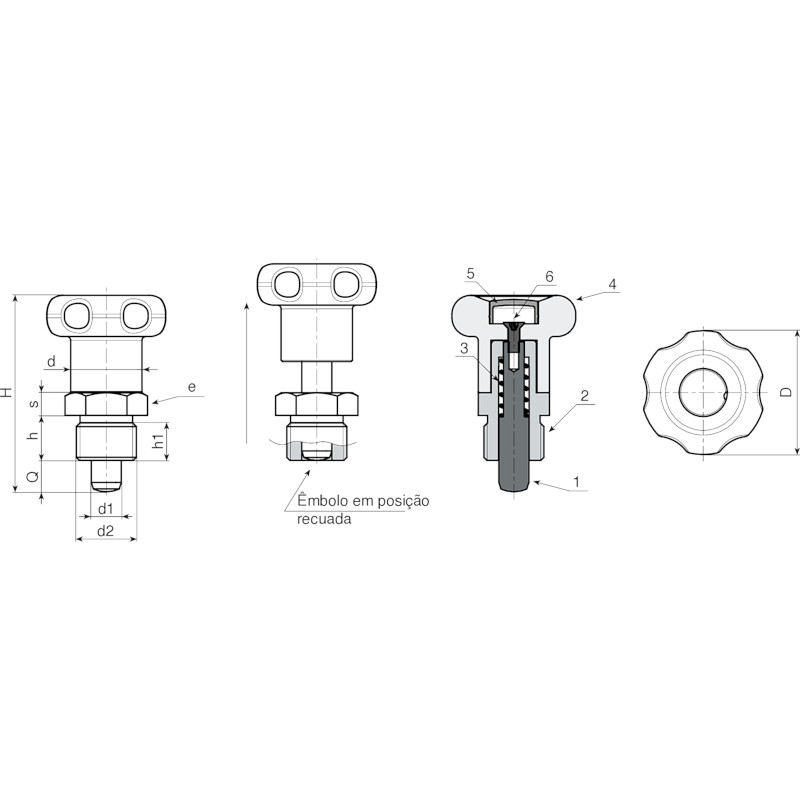

W780 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO CURTO

(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
(5) Tampão central em poliamida. Resistente a óleos e massas lubrificantes.

(4-5) Acetinada.
(1-2-3) Lisa.

  • Características técnicas

    Materiais:
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    (5) Tampão central em poliamida. Resistente a óleos e massas lubrificantes.
    W780:
    (3) Mola em aço zincado.
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    (6) Parafuso de fixação do manípulo em aço zincado (ISO 7046).
    W780CIN:
    (3) Mola em aço inoxidável (Aisi 301).
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (6) Parafuso de fixação do manípulo em aço zincado (ISO 7046).

    Superfície:
    (4-5) Acetinada.
    (1-2-3) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    (5) Cinzento (RAL 7035).
    W780:
    (1-2) Preto do óxido.
    W780CIN:
    (1-2) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores [pág.TitoloTabellaColori.

Produtos alternativos
Versão W780 - em aço preto do óxido
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57
Versão W780 CIN - em aço inoxidável (Aisi 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
