Blokkeerbouten met fijne schroefdraad - met knop

KORTE GETAPTE BLOKKEERBOUT IN STAAL - MET KNOP

Ver. 22V01-0124

KORTE GETAPTE BLOKKEERBOUT IN STAAL - MET KNOP

W780 - KORTE GETAPTE BLOKKEERBOUT IN STAAL - MET KNOP

(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
(5) Centrale dop in polyamide. Bestand tegen oliën en vetten.

(4-5) Gesatineerd.
(1-2-3) Glad.

  • Technische kenmerken

    Materiaal:
    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    (5) Centrale dop in polyamide. Bestand tegen oliën en vetten.
    W780:
    (3) Veer in verzinkt staal.
    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).
    W780CIN:
    (3) Veer in RVS (AISI 301).
    (2) Getapte zeskantmoer in RVS (AISI 303)
    (1) Blokkeerpen in RVS (AISI 303).
    (6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).

    Oppervlak:
    (4-5) Gesatineerd.
    (1-2-3) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    (5) Grijs (RAL 7035).
    W780:
    (1-2) Gebruineerd.
    W780CIN:
    (1-2) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.

    Speciale verzoeken:
    Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.

Alternatieve producten
Versie W780 - in gebruineerd staal

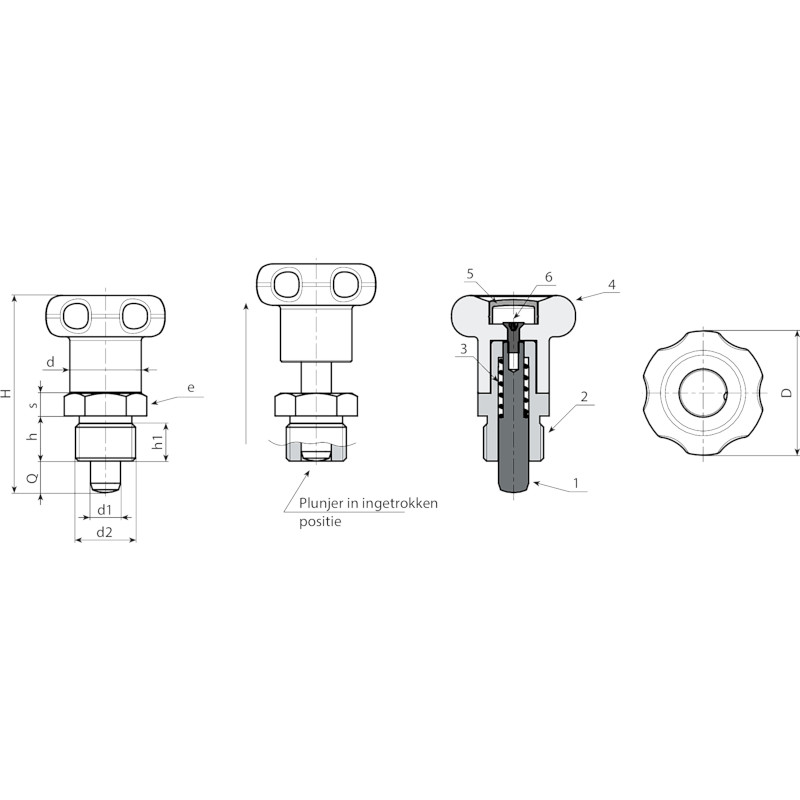

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57
Versie W780 CIN - in RVS (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
