W780

Kierteitetyt lukitustapit, hieno kierre - nupillinen

NUPPI, JOSSA LYHYT KIERTEITETTY TERÄKSINEN LUKITUSTAPPI

Ver. 22V01-0124

NUPPI, JOSSA LYHYT KIERTEITETTY TERÄKSINEN LUKITUSTAPPI

W780 - NUPPI, JOSSA LYHYT KIERTEITETTY TERÄKSINEN LUKITUSTAPPI

(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
(5) Keskitulppa polyamidia. Kestää öljyjä ja rasvoja.

(4-5) Satinoitu.
(1-2-3) Sileä.

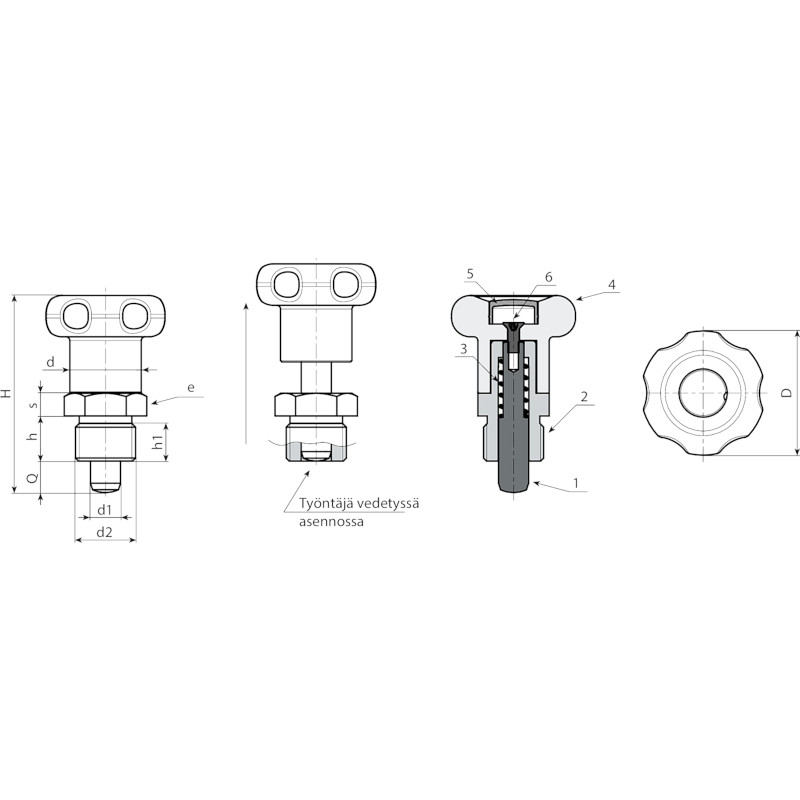

  • Tekniset ominaisuudet

    Materiaalit:
    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    (5) Keskitulppa polyamidia. Kestää öljyjä ja rasvoja.
    W780:
    (3) Jousi sinkittyä terästä.
    (2) Kuusiomainen kierteitetty rengas sitkeää terästä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (6) Nupin kiinnitysruuvi sinkittyä terästä (ISO 7046).
    W780CIN:
    (3) Ruostumaton teräsjousi (AISI 301).
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (6) Nupin kiinnitysruuvi sinkittyä terästä (ISO 7046).

    Pinta:
    (4-5) Satinoitu.
    (1-2-3) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    (5) Harmaa (RAL 7035).
    W780:
    (1-2) Mustattu.
    W780CIN:
    (1-2) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:
    Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti [sivullaTitoloTabellaColori.

Vaihtoehtoiset tuotteet
Versio W780 - mustattua terästä
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57
Versio W780 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
