W781

Rastbolzen mit Feinsteigung - mit Griff

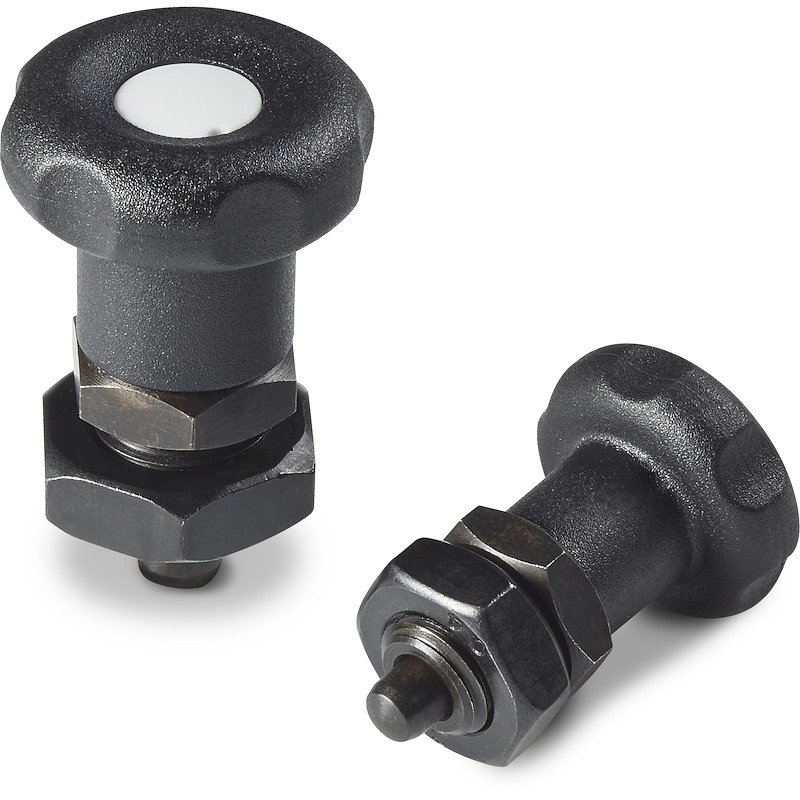

KURZER RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER

Ausf. 22V01-0124

KURZER RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER

W781 - KURZER RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER

(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
(5) Abdeckung aus Polyamid. Öl- und fettbeständig.

(4-5) Matt.
(1-2-3-8) Glatt.

  • Technische Eigenschaften

    Material:
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    (5) Abdeckung aus Polyamid. Öl- und fettbeständig.
    W781:
    (3) Feder aus verzinktem Stahl.
    (2) Sechskantmutter aus hochfestem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    (6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).
    (8) Kontermutter aus Stahl (UNI 5589).
    W781CIN:
    (3) Feder aus Edelstahl (AISI 301).
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (1) Raststift aus Edelstahl (AISI 303).
    (6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).
    (8) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    (4-5) Matt.
    (1-2-3-8) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    (5) Grau (RAL 7035).
    W781:
    (1-2-8) Brüniert.
    W781CIN:
    (1-2-8) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W781 - aus brüniertem Stahl

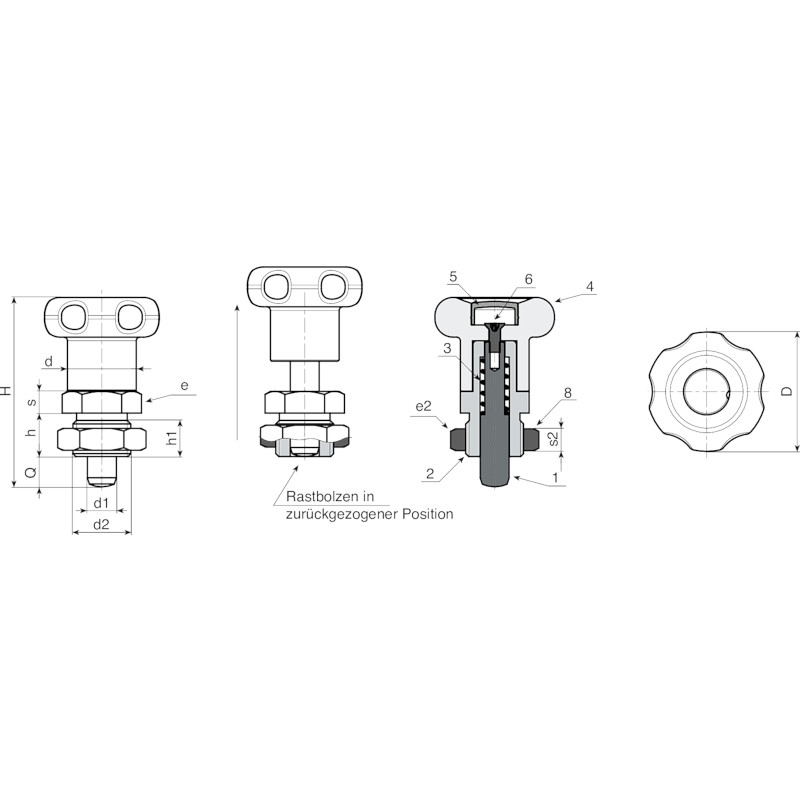

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0003 W781.Q0601 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0004 W781.Q0801 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
Ausführung W781 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0001 W781.I0601CIN 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0002 W781.I0801CIN 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
