J130

Serrures 1/4 tour M19

VERROU UNIVERSEL AVEC BOUTON

Ver. 10V01-0124

(1) Corps de la serrure M19 (stator), rotor et bouton en zamak moulé sous pression.
(2) Rondelle élastique d. 24x1 avec trou 19,4 en acier.

(1) Nickelée.
(2-5) Brunie.

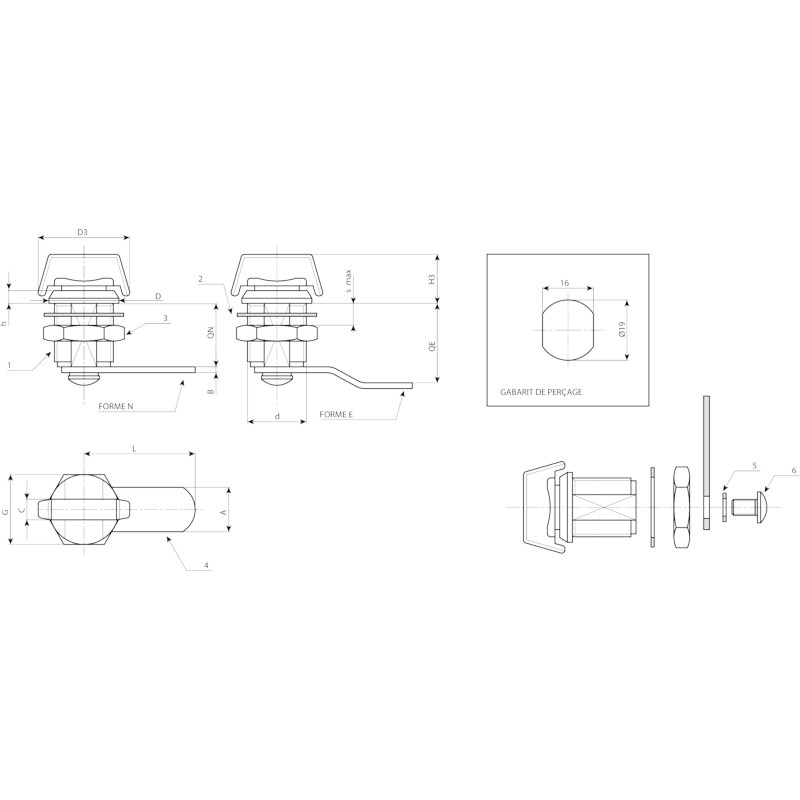

  • Caractéristiques techniques

    Matériaux :
    (1) Corps de la serrure M19 (stator), rotor et bouton en zamak moulé sous pression.
    (2) Rondelle élastique d. 24x1 avec trou 19,4 en acier.
    (3) Écrou hexagonal de fixation M19x1 en acier zingué.
    (4) Levier de fermeture en acier zingué. (Qn forme N droite - Qe forme E courbée vers l'extérieur).
    (5) Rondelle élastique conique d. 12x1,5 en acier.
    (6) Vis de fixation M5x8 avec vis à tête bombée à empreinte cruciforme en acier galvanisé.

    Surface :
    (1) Nickelée.
    (2-5) Brunie.
    (3-4-6) Zingage bleu standard.

    Rotation :
    90°.

    Demandes spéciales :
    Aucune.

Produits de substitution
Codice Art. A d D L1 L Q E F G H1 Ht H s(max.) s1 3D
J130019.0004 J130019.ZN30X20 6.5 M19 22 29,5 30 20 0 14 22 15 31 4 6 2.5 57
J130019.0001 J130019.ZE30X25 6.5 M19 22 29,5 30 20 5 14 22 15 31 4 6 2.5 60
