J131

Serrures 1/4 tour M19

VERROU UNIVERSEL 1/4 TOUR EN ZAMAK, FILET M19 AVEC BOUTON ET TROU DE CADENAS

Ver. 10V01-0124

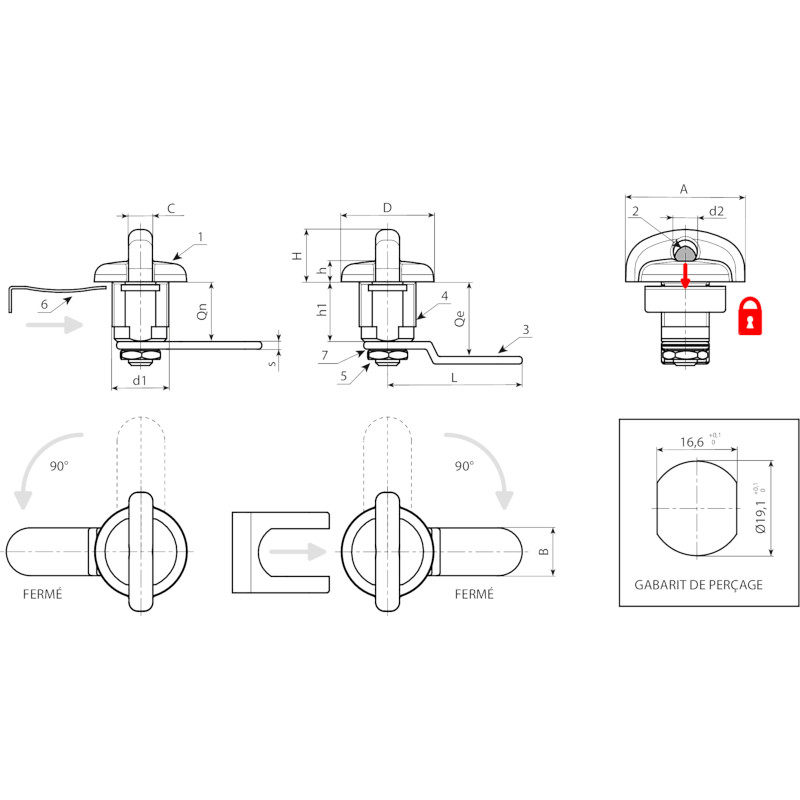

(1-4) Corps de la serrure M19 (stator), rotor et bouton en zamak moulé sous pression.
(2) Cliquet de verrou en zamak. Si activé, la serrure tourne à vide. Il est possible d'insérer l'arceau d'un cadenas (diamètre maximum 7,5 mm).

Lisse.

  • Caractéristiques techniques

    Matériaux :
    (1-4) Corps de la serrure M19 (stator), rotor et bouton en zamak moulé sous pression.
    (2) Cliquet de verrou en zamak. Si activé, la serrure tourne à vide. Il est possible d'insérer l'arceau d'un cadenas (diamètre maximum 7,5 mm).
    (3) Levier de fermeture en acier (E=0 forme droite, E=2,7 forme courbée vers l'extérieur, E=-2 courbée vers l'intérieur).
    (5) Écrou hexagonal de fixation M19x1 en laiton.
    (6) Fourche de blocage en acier. À insérer dans la rainure prévue pour fixer la serrure au panneau.
    (7) Rondelle fendue antirotation en acier bruni.

    Surface :
    Lisse.

    Couleur :
    (1) Chromée.
    (3-4-6) Zinguée.

    Rotation :
    J131-O :
    90° avec un mouvement de fermeture horaire.
    J131-A :
    90° avec un mouvement de fermeture antihoraire.

    Demandes spéciales :
    Leviers disponibles pour les serrures avec E=0:
    L=30 (J131019.ZN30X20O - J131019.ZN30X20A),
    L=41 (J131019.ZN41X20O - J131019.ZN41X20A),
    Leviers disponibles pour les serrures avec E=2:
    L=45 (J131019.ZE45X22O - J131019.ZE45X22A),
    Leviers disponibles pour les serrures avec E=7:
    L=41 (J131019.ZE41X27O - J131019.ZE41X27A),

Version J131-O : avec rotation horaire.
Codice Art. A d d2 D L1 L Q E F G H1 Ht H s s1
J131019.0004 J131019.ZN45X20O 8 M19 8 31,5 40 45 20 0 16 20,5 18 29 7 2 2,5 90
J131019.0002 J131019.ZE41X25O 8 M19 8 31,5 40 45 20 5 16 20,5 18 29 7 2 2,5 95
Version J131-A : avec rotation antihoraire.
Codice Art. A d d2 D L1 L Q E F G H1 Ht H s s1
J131019.0003 J131019.ZN45X20A 8 M19 8 31,5 40 45 20 0 16 20,5 18 29 7 2 2,5 90
J131019.0001 J131019.ZE41X25A 8 M19 8 31,5 40 45 20 5 16 20,5 18 29 7 2 2,5 95
