J142

Cerraduras ¼ de vuelta M19

CERRADURA UNIVERSAL CON LLAVE CON PERNO CON ALETAS 3 MM

Ver. 10V01-0124

(1) Cuerpo cerradura M19 (estátor), rotor de zamak fundido a presión. Llave con perno con aletas 3 mm.
(2) Arandela elástica d. 24x1 con orificio 19,4 de acero.

(1) Niquelada.
(2-5) Pavonada.

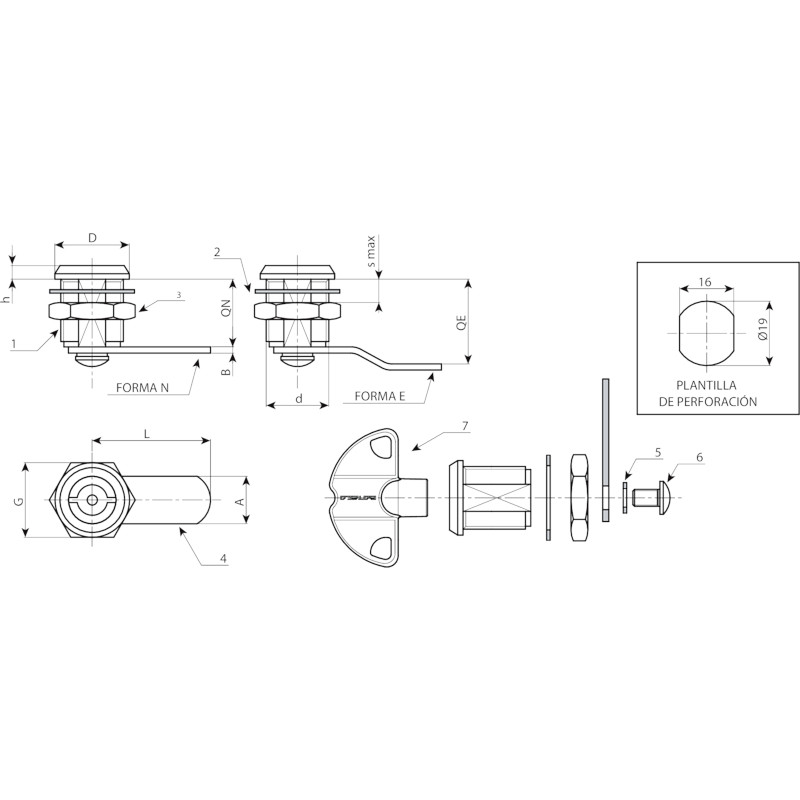

  • Características técnicas

    Materiales:
    (1) Cuerpo cerradura M19 (estátor), rotor de zamak fundido a presión. Llave con perno con aletas 3 mm.
    (2) Arandela elástica d. 24x1 con orificio 19,4 de acero.
    (3) Tuerca hexagonal de fijación M19x1 de acero.
    (4) Palanca de cierre de acero. (Qn forma N recta - Qe forma E plegada externa).
    (5) Arandela elástica d. 12x1,5 cónica de acero.
    (6) Tornillo de fijación M5x8 con cabeza redonda de estrella de acero.

    Superficie:
    (1) Niquelada.
    (2-5) Pavonada.
    (3-4-6) Galvanizado azul estándar.

    Llave (opcional):
    (7) Llave de plástico rojo, Art. J09050.TP0316
    ATENCIÓN: La llave no está incluida. Se debe solicitar por separado.

    Rotación:
    90°.

    Requerimientos especiales:
    Ninguna.

  • Accesorios

Productos alternativos
Nueva versión del producto
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14219.0001 J14219.Z03E00X38L 3 M19 22 38 20 0 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0002 J14219.Z03E02X38L 3 M19 22 38 20 2 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0003 J14219.Z03E05X35L 3 M19 22 35 20 5 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0004 J14219.Z03E09X35L 3 M19 22 35 20 9 16 22 31 4 6 2,5 - J09050.TP0316
