10

J130

Cerraduras ¼ de vuelta M19

CERRADURA UNIVERSAL CON BOTÓN

Ver. 10V01-0124

(1) Cuerpo de la cerradura M19 (estátor), rotor y botón de zamak fundido a presión.
(2) Arandela elástica d. 24x1 con orificio 19,4 de acero.

(1) Niquelada.
(2-5) Pavonada.

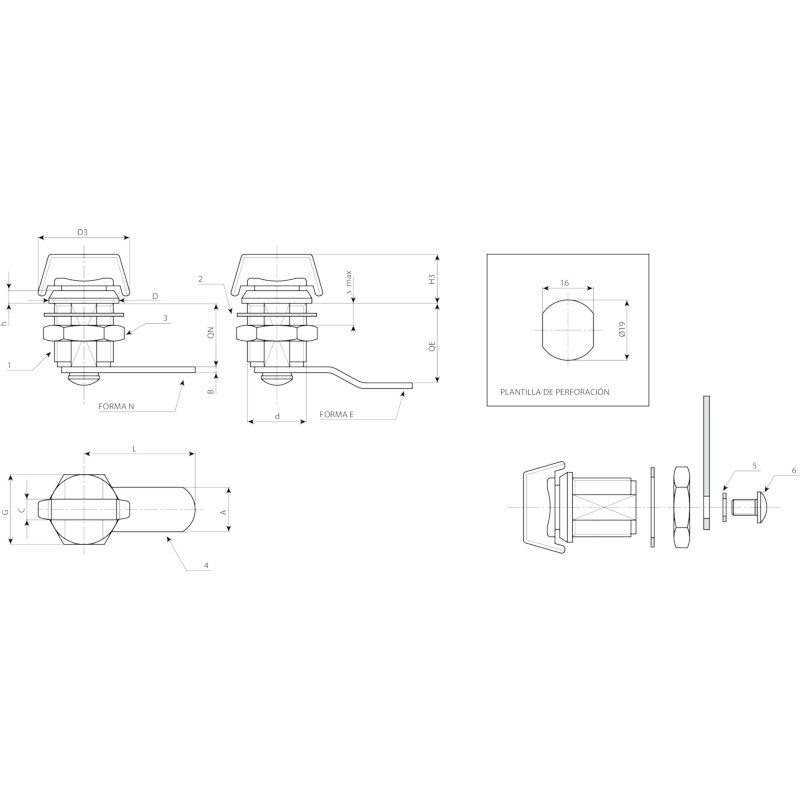

  • Características técnicas

    Materiales:
    (1) Cuerpo de la cerradura M19 (estátor), rotor y botón de zamak fundido a presión.
    (2) Arandela elástica d. 24x1 con orificio 19,4 de acero.
    (3) Tuerca hexagonal de fijación M19x1 de acero galvanizado.
    (4) Palanca de cierre de acero galvanizado. (Qn forma N recta - Qe forma E plegada externa).
    (5) Arandela elástica d. 12x1,5 cónica de acero.
    (6) Tornillo de fijación M5x8 con cabeza redonda de estrella de acero galvanizado.

    Superficie:
    (1) Niquelada.
    (2-5) Pavonada.
    (3-4-6) Galvanizado azul estándar.

    Rotación:
    90°.

    Requerimientos especiales:
    Ninguna.

Productos alternativos
Codice Art. A d D L1 L Q E F G H1 Ht H s(max.) s1 3D
J130019.0004 J130019.ZN30X20 6.5 M19 22 29,5 30 20 0 14 22 15 31 4 6 2.5 57
J130019.0001 J130019.ZE30X25 6.5 M19 22 29,5 30 20 5 14 22 15 31 4 6 2.5 60
