10

J130

Schlösser mit 1/4 Drehung M19

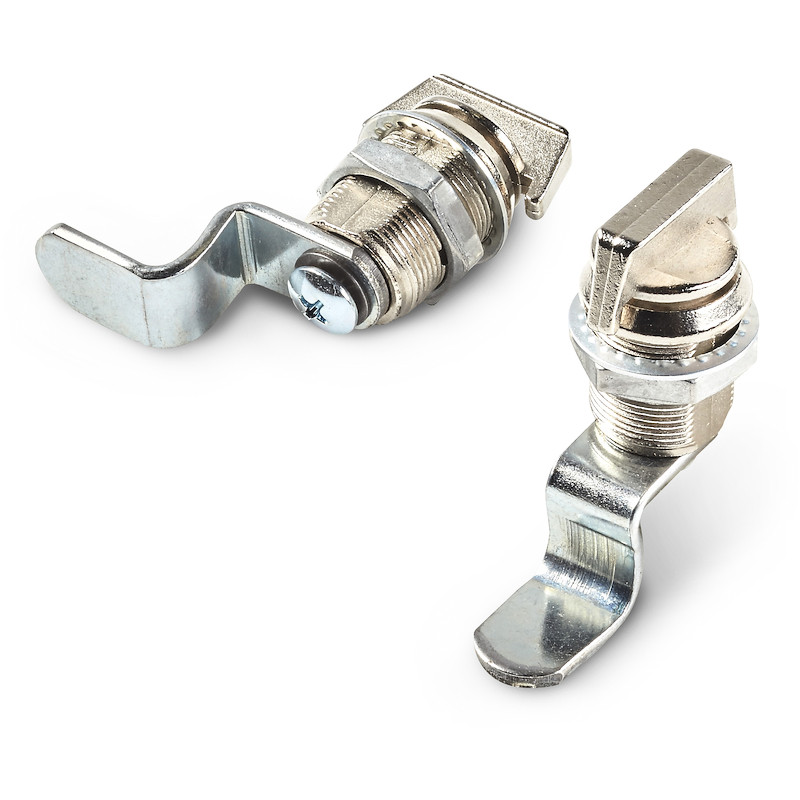

UNIVERSALVERSCHLUSS MIT GRIFF

Ausf. 10V01-0124

(1) Schlosskorpus M19 (Stator), Rotor und Griff aus Zamakdruckguss.
(2) Federring D. 24 x 1 mit Loch 19,4 aus Stahl.

(1) Vernickelt.
(2-5) Brüniert.

  • Technische Eigenschaften

    Material:
    (1) Schlosskorpus M19 (Stator), Rotor und Griff aus Zamakdruckguss.
    (2) Federring D. 24 x 1 mit Loch 19,4 aus Stahl.
    (3) Befestigungs-Sechskantmutter M19x1 aus verzinktem Stahl.
    (4) Verschlusshebel aus verzinktem Stahl. (Qn N-Form gerade - Qe E-Form außen gebogen).
    (5) Konischer Federring D. 12 x 1,5 aus Stahl.
    (6) Befestigungs-Linsenkopfschraube M5x8 mit Kreuzschlitz, aus verzinktem Stahl.

    Oberfläche:
    (1) Vernickelt.
    (2-5) Brüniert.
    (3-4-6) Standardmäßige Blauverzinkung.

    Drehung:
    90°.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

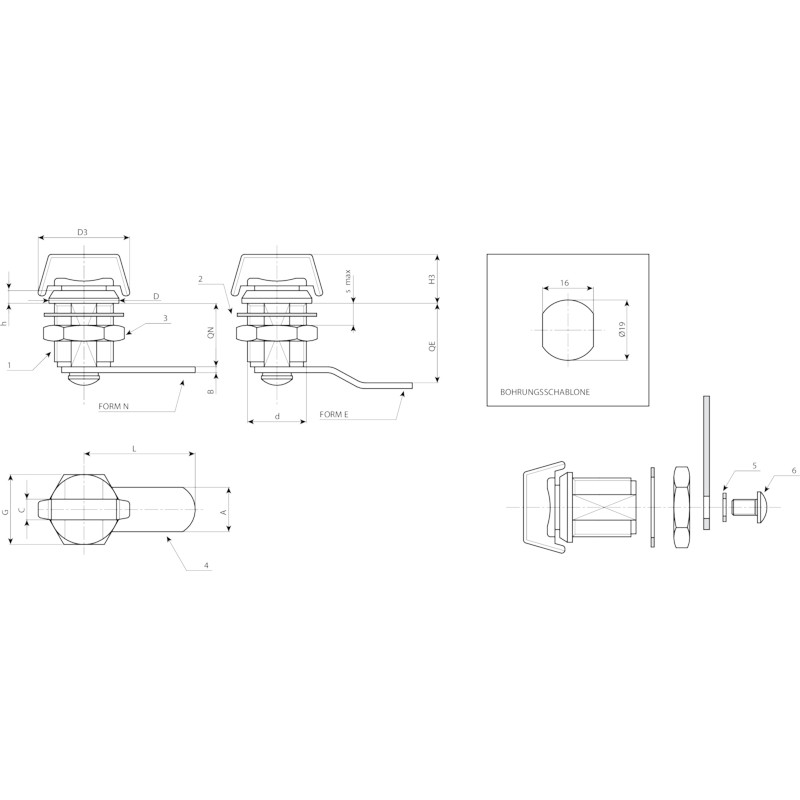

Codice Art. A d D L1 L Q E F G H1 Ht H s(max.) s1 3D
J130019.0004 J130019.ZN30X20 6.5 M19 22 29,5 30 20 0 14 22 15 31 4 6 2.5 57
J130019.0001 J130019.ZE30X25 6.5 M19 22 29,5 30 20 5 14 22 15 31 4 6 2.5 60
