W781

Spintori filettati passo fine - con pomello

POMELLO CON SPINTORE FILETTATO CORTO IN ACCIAIO - CON DADO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO CORTO IN ACCIAIO - CON DADO

W781 - POMELLO CON SPINTORE FILETTATO CORTO IN ACCIAIO - CON DADO

(4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
(5) Tappo centrale in poliammide. Resistente ad olii e grassi.

(4-5) Satinata.
(1-2-3-8) Liscia.

  • Caratteristiche tecniche

    Materiali:
    (4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
    (5) Tappo centrale in poliammide. Resistente ad olii e grassi.
    W781:
    (3) Molla in acciaio zincato.
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    (6) Vite di fissaggio del pomello in acciaio zincato, (ISO 7046).
    (8) Dado di bloccaggio in acciaio, (UNI 5589).
    W781CIN:
    (3) Molla in acciaio inox, (Aisi 301).
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (6) Vite di fissaggio del pomello in acciaio zincato, (ISO 7046).
    (8) Dado di bloccaggio in acciaio inox (Aisi 304), (UNI 5589).

    Superficie:
    (4-5) Satinata.
    (1-2-3-8) Liscia.

    Colore:
    (4) Nero (RAL 9011).
    (5) Grigio (RAL 7035).
    W781:
    (1-2-8) Brunito.
    W781CIN:
    (1-2-8) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito montato.

    Richieste Speciali:
    Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.
    Su richiesta il dado può essere fornito smontato.

Prodotti alternativi
Versione W781 - in acciaio brunito

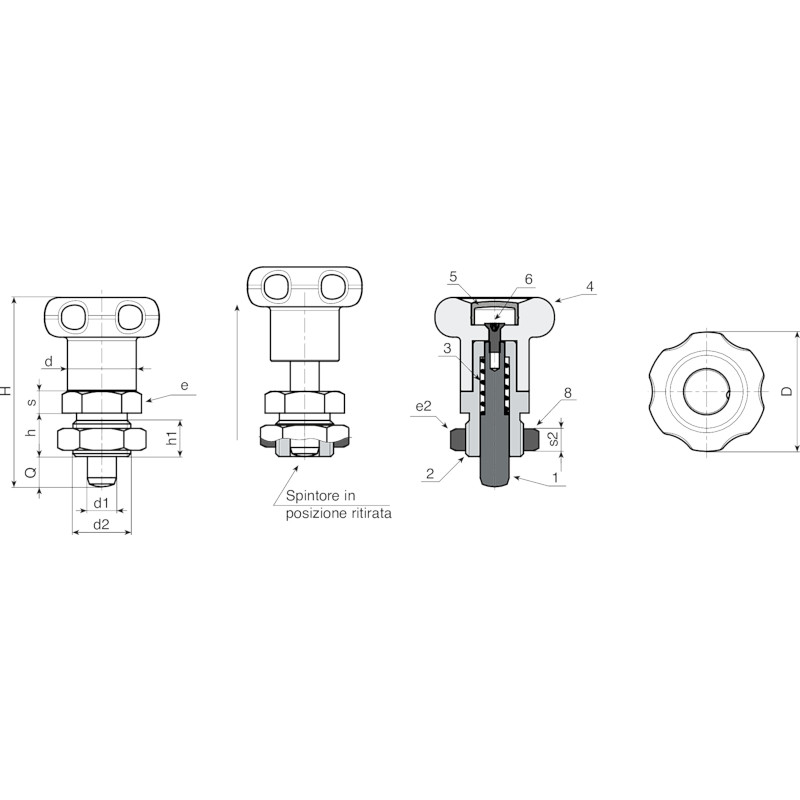

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0003 W781.Q0601 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0004 W781.Q0801 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
Versione W781 CIN - in acciaio inox (Aisi 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0001 W781.I0601CIN 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0002 W781.I0801CIN 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
