W781

Blokkeerbouten met fijne schroefdraad - met knop

KORTE GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP

Ver. 22V01-0124

KORTE GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP

W781 - KORTE GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP

(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
(5) Centrale dop in polyamide. Bestand tegen oliën en vetten.

(4-5) Gesatineerd.
(1-2-3-8) Glad.

  • Technische kenmerken

    Materiaal:
    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    (5) Centrale dop in polyamide. Bestand tegen oliën en vetten.
    W781:
    (3) Veer in verzinkt staal.
    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).
    (8) Stalen contramoer (UNI 5589).
    W781CIN:
    (3) Veer in RVS (AISI 301).
    (2) Getapte zeskantmoer in RVS (AISI 303)
    (1) Blokkeerpen in RVS (AISI 303).
    (6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).
    (8) Contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    (4-5) Gesatineerd.
    (1-2-3-8) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    (5) Grijs (RAL 7035).
    W781:
    (1-2-8) Gebruineerd.
    W781CIN:
    (1-2-8) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W781 - in gebruineerd staal

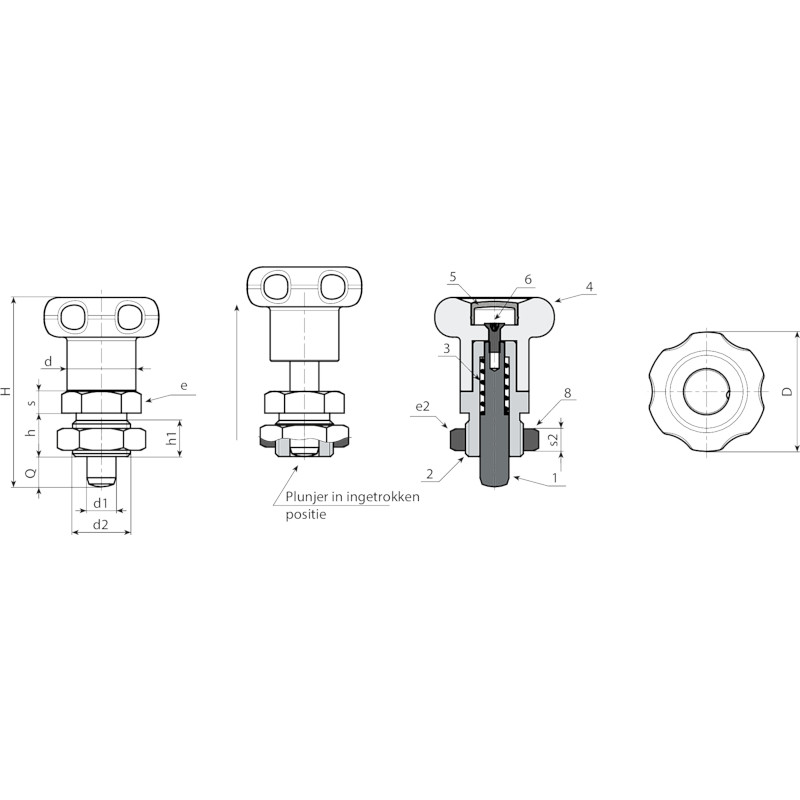

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0003 W781.Q0601 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0004 W781.Q0801 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
Versie W781 CIN - in RVS (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0001 W781.I0601CIN 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0002 W781.I0801CIN 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
